Spannhebel vertikal, mit senkrechtem Fuß

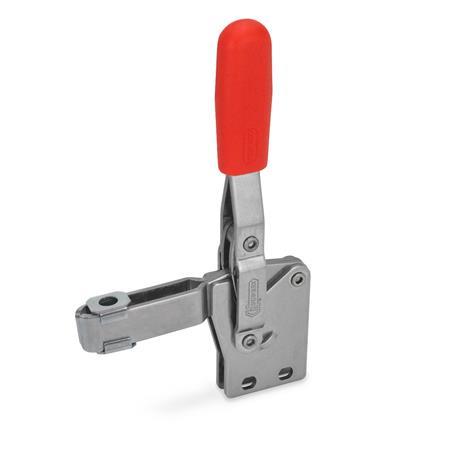

GN 810.1 Edelstahl-Schnellspanner

Edelstahl Schnellspanner GN 810.1 thumbnail Zoom Speedy Block

Spannhebel vertikal, mit senkrechtem Fuß

GN 810.1 Edelstahl-Schnellspanner

Edelstahl Schnellspanner GN 810.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Edelstahl Schnellspanner GN 810.1 Skizze


Form

Boffener Spannarm, mit 2 Flankenscheiben
BCoffener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
Fmassiver Spannarm mit Halteschelle zum Anschweißen
GrößeFH in N
Haltekraft
a ≈b1b2b3b4d1d2h1h2h3h4h5
max.
757502029845,2M 54,510932111917
130105028351056,2M 65,515641,51625,525
230200040431268,5M 86,518348183024
Filterkombination ergibt keine Treffer.
Größel1
Form B
Form BC

Form F
l2l3
max.
l4m1m2m3m4r ≈sw
Verstellweg
7566,56731,5414515165562,5415
130858642545512,5196,57,579517,5
230110,511258736819206,56,5104620
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
nichtrostend, 1.4301

alle beweglichen Teile mit Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschrauben GN 708.1, Form A
  • Edelstahl
    nichtrostend, 1.4301
  • Gummi-Druckstück 85 Shore A

RoHS

Zubehör

Andrückschrauben
Halter für Andrückschrauben GN 801 (Form B)
Halter für Andrückschrauben GN 809 (Form F)
Spannarmverbreiterungen GN 801.1 (für Form B)
Spannarmverbreiterungen GN 801.2 (für Form B)
Spannarmverlängerungen GN 809.1 (für Form F)

Hinweis

Edelstahl-Schnellspanner GN 810.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.

Edelstahl-Schnellspanner mit offenem Spannarm nehmen in der Form B über die Flankenscheiben eine anwendungsspezifi sche Schraube auf, bei der Form BC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Edelstahl-Schnellspanner in der Form F können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.

Bestellbeispiel
1Größe
2Form
3Werkstoff
GN 810.1-130-F-NI
