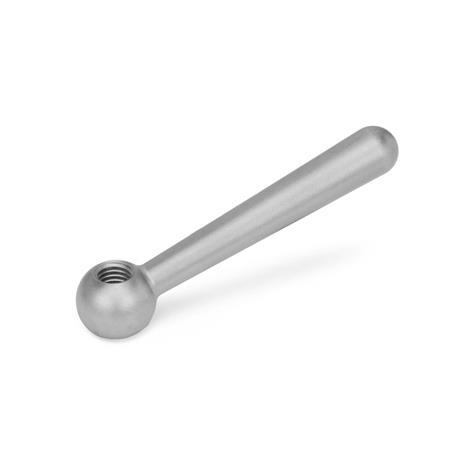

DIN 99 Edelstahl-Kegelgriffe, matt gestrahlt
Form
N | Griff schräg mit Gewinde |
L | Griff schräg mit Bohrung H7 |
l1 | d1 Gewinde | d2 H7 Bohrung | b | d3 | d4 ≈ | d5 -0,2 | h ≈ | l2 ≈ |
---|---|---|---|---|---|---|---|---|
50 | M 6 | - | 9,5 | 8 | 7,5 | 12 | 24 | 48 |
63 | M 8 | B 8 | 12 | 10 | 11 | 16 | 30,5 | 60 |
80 | M 10 | B 10 | 14,5 | 13 | 15 | 20 | 38 | 76 |
100 | M 12 | B 12 | 18,5 | 16 | 19 | 25 | 47 | 95 |
125 | M 16 | - | 24 | 20 | 23,5 | 32 | 59,5 | 119 |
Filterkombination ergibt keine Treffer.
Ausführung
Auf Anfrage
Edelstahl-Kegelgriffe mit geradem Griff
Hinweis
Bestellbeispiel |
| ||||||||
DIN 99-63-M8-N-NI |
