Rechteckform, mit Gummiummantelung

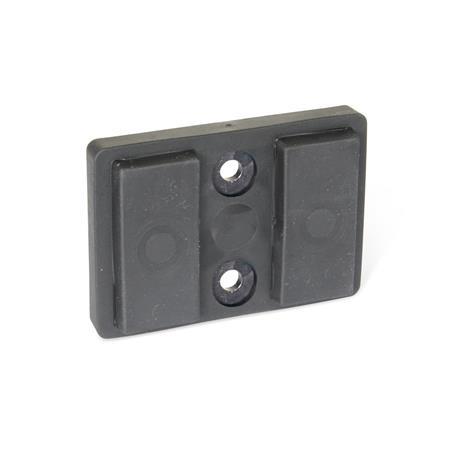

GN 57.2 Haltemagnete

Form

A	mit 1 Innengewinde
B	mit 2 Innengewinden
D	mit 2 Bohrungen

Filter anzeigen

l₁	d₁ Form A / B	Form D	b₁	b₂	d₂	h₁	h₂	h₃	l₂	l₃	m

70	M 5	5,5	50	43,5	12	13	8	6	61,5	20,5	27,5

Filterkombination ergibt keine Treffer.

l₁	Nennhaftkraft F_H1 in N (kein Luftspalt) HF Form A	Form B	Form D	ND Form A	Form B	Form D	Nennhaftkraft F_H2 in N (6 mm Luftspalt) HF Form A	Form B	Form D	ND Form A	Form B	Form D

70	45	45	45	290	290	290	16	11	14	68	72	70

Filterkombination ergibt keine Treffer.

Ausführung

Stahlteil
verzinkt

Magnetwerkstoffe:

HartferritHF
temperaturbeständig bis 200 °C
NdFeBND
Neodym, Eisen, Bor
temperaturbeständig bis 80 °C

Gummiummantelung
Elastomer (TPE)
≈ 50 Shore A (Haftfläche)
≈ 90 Shore A (Befestigungsfläche)
schwarzSW

Elastomer-Eigenschaften

RoHS

Hinweis

Haltemagnete GN 57.2 mit Gummiummantelung bilden im Verbund mit dem Stahlteil ein besonders starkes System, welches den Magnet schirmt, in der Wirktiefe verstärkt und den magnetischen Fluss optimal auf die gummierten Haftflächen konzentriert. Damit eignen sich diese Magnete besonders für den Einsatz auf Flächen die z. B. mit dicken Lackschichten versehen sind oder eine runde bzw. unebene Form aufweisen.

Der Gummi schützt empfindliche Oberflächen vor Beschädigungen durch den Magnet und verfügt zudem über einen großen Reibungskoeffizienten, wodurch sich hohe seitliche Verschiebekräfte ergeben.
