Zink-Druckguss, Buchse Stahl verzinkt

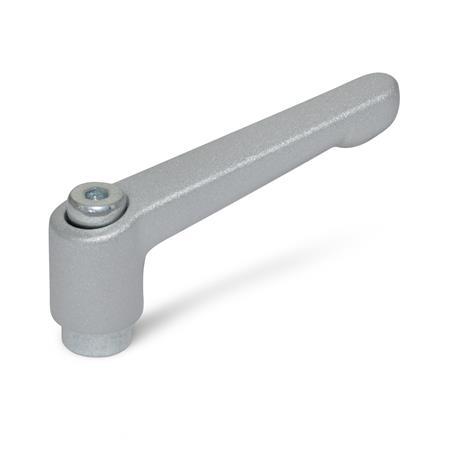

GN 300.2 Verstellbare Klemmhebel
l1 | d1 | d3 | d4 | h1 | h2 | h3 | h4 Rastweg | t min. | ||
---|---|---|---|---|---|---|---|---|---|---|
22 | M 3 | M 4 | M 5 | 8 | 10,5 | 18,5 | 2 | 23 | 3 | 5 |
30 | M 4 | M 5 | M 6 | 10 | 13 | 24,5 | 4 | 31 | 3,5 | 8 |
45 | M 4 | M 5 | M 6 | 10 | 13 | 24,5 | 4 | 34 | 3,5 | 8 |
63 | M 6 | M 8 | - | 13,5 | 17,5 | 31 | 6,5 | 45 | 4 | 11 |
78 | M 8 | M 10 | - | 16 | 21 | 36 | 8 | 54 | 4 | 14 |
92 | M 10 | M 12 | - | 19 | 24 | 43 | 11 | 64 | 4 | 17 |
108 | M 12 | M 16 | - | 23 | 30 | 50,5 | 12 | 75 | 5 | 22 |
Filterkombination ergibt keine Treffer.
Ausführung
Griffkörper
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
orange, RAL 2004, strukturmattOS
rot, RAL 3000, strukturmattRS
silber, RAL 9006, strukturmattSR
verchromtCR
unlackiertRH
gleitgeschliffen
Buchse und Halteschraube
Stahl
verzinkt, blau passiviert
RoHS
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
orange, RAL 2004, strukturmattOS
rot, RAL 3000, strukturmattRS
silber, RAL 9006, strukturmattSR
verchromtCR
unlackiertRH
gleitgeschliffen
Buchse und Halteschraube
Stahl
verzinkt, blau passiviert
RoHS
Hinweis
Verstellbare Klemmhebel GN 300.2 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim "Loslassen" rastet der Griff selbsttätig wieder ein.
Bestellbeispiel |
| ||||||
GN 300.2-78-M10-OS |
