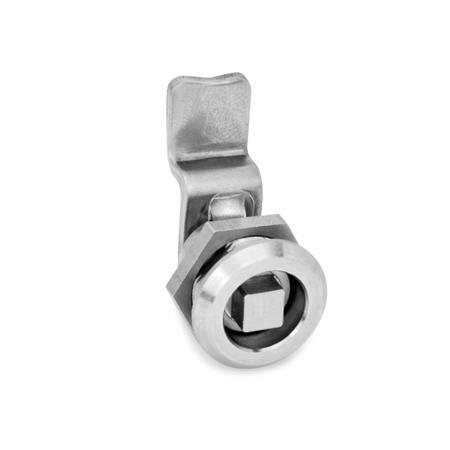

GN 115.6 Edelstahl-Mini-Verriegelungen,

Edelstahl Mini Verriegelungen   GN 115.6 thumbnail Zoom

GN 115.6 Edelstahl-Mini-Verriegelungen,

Edelstahl Mini Verriegelungen   GN 115.6
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Edelstahl Mini Verriegelungen   GN 115.6 Skizze


Form

DKmit Dreikant
VKmit Vierkant
SCHmit Schlitz
Riegelabstand A
7,513,519,5
Filterkombination ergibt keine Treffer.

Ausführung

Verschlussgehäuse
Edelstahl
nichtrostend, 1.4305

Riegel
Edelstahl
nichtrostend, 1.4301

Sonstige Teile
Edelstahl
nichtrostend, 1.4301

Schutzart IP 65
RoHS

Zubehör

Steckschlüssel GN 119.2
Schutzkappen GN 120

Hinweis

Edelstahl-Mini-Verriegelungen GN 115.6 verfügen über kleinere Baumaße als Standard-Verriegelungen GN 115 und sind so bestmöglich für Anwendungen mit eingeschränktem Bauraum oder Anforderungen an eine dezente Optik abgestimmt. Aufgrund der verwendeten Edelstahl-Werkstoffe sind die Verriegelungen für den Einsatz in erschwerten Umgebungsbedingungen optimal geeignet.

Sie verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang. Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 7,5, 13,5 und 19,5 mm abdecken.

Die Edelstahl-Mini-Verriegelungen GN 115.6 werden mit lose beigelegtem Riegel geliefert.

Bestellbeispiel
1Form
2Riegelabstand A
GN 115.6-VK-19,5

RoHS-konform: Info -
Gewicht: Info -
