mit Kugelzapfen, für Druckstücke GN 631 / GN 631.5

GN 632.1 Gewindestifte , Stahl, brüniert

Gewindestifte  Stahl  brueniert GN 632.1 thumbnail Zoom

mit Kugelzapfen, für Druckstücke GN 631 / GN 631.5

GN 632.1 Gewindestifte , Stahl, brüniert

Gewindestifte  Stahl  brueniert GN 632.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

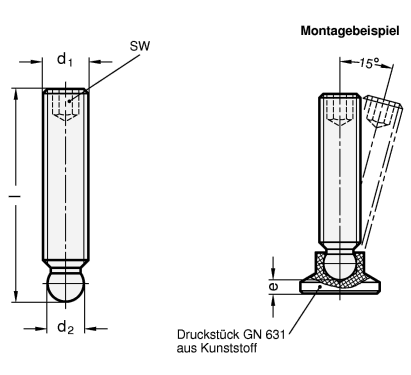

Gewindestifte  Stahl  brueniert GN 632.1 Skizze

d1Länge ld2 +0,05swDruckstück GN 631 / GN 631.5
d1 - e
M 6304050-4,5315 - 3,618 - 5,221 - 625 - 6,5 32 - 7-
M 8254050636,1415 - 2,518 - 4,221 - 525 - 5,532 - 640 - 8
M 10405063807,8518 - 3,821 - 4,325 - 4,632 - 540 - 7-
M 124063801009,4621 - 3,425 - 3,632 - 4,240 - 6,2--
Filterkombination ergibt keine Treffer.

Ausführung

Stahl
  • Festigkeitsklasse 5.8
  • brüniert

RoHS-konform

Hinweis

Gewindestifte GN 632.1 mit Kugelzapfen werden in der Regel in Verbindung mit Druckstücken GN 631 / GN 631.5 kombiniert.

Der Kugel-Ø d2 ist kleiner als der Gewindekern-Ø, so dass ein Einschrauben von der Kugelseite her möglich ist.

Die Kombination von Gewindestiften GN 632.1 und Druckstücken GN 631 / GN 631.5 mit Griffelementen ergibt auf einfache Weise Spannschrauben verschiedenster Art.

Bestellbeispiel
1d1
2Länge l
GN 632.1-M10-50

RoHS-konform: Info -
Gewicht: Info -
