GN 957 Drehknöpfe für Stellungsanzeiger, Aluminium, schwarz eloxiert

Drehknoepfe fuer Stellungsanzeiger Aluminium  schwarz eloxiert GN 957 thumbnail Zoom

GN 957 Drehknöpfe für Stellungsanzeiger, Aluminium, schwarz eloxiert

Drehknoepfe fuer Stellungsanzeiger Aluminium  schwarz eloxiert GN 957
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

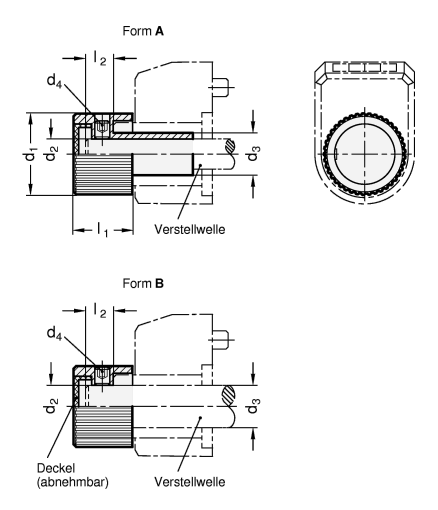

Drehknoepfe fuer Stellungsanzeiger Aluminium  schwarz eloxiert GN 957 Skizze


Form

AWellen-Ø d°°2°° < Bohrungs-Ø d°°3°°
BWellen-Ø d°°2°° = Bohrungs-Ø d°°3°°
d1d2 H9
Bohrung B
des Drehknopfes = Wellen-Ø
Form A



Form B
d3
Bohrungs-Ø
des Stellungs-
anzeigers
d4
Druck-
schraube
mit Innen-
sechskant
l1l2
Länge
der
heraus-
ragenden
Welle
min.






max.
für
Stellungs-
anzeiger
22B 6B 8---B 1010M 415,54,59,6GN 955-
27B 6B 8B 10B 12-B 1414M 519,5611,3GN 954GN 9054
42B 10B 12B 14B 15B 16B 2020M 6246,515GN 953GN 9053
Filterkombination ergibt keine Treffer.

Ausführung

Aluminium
eloxiert, schwarz

Edelstahl-Gewindestift DIN 916
mit Innensechskant und
Ringschneide

Deckel
Kunststoff, hellgrau
RoHS-konform

Hinweis

Drehknöpfe GN 957 werden in Verbindung mit Stellungsanzeigern eingesetzt, wenn die Verstellung über einen Drehknopf erfolgen soll.

Gleichzeitig erfolgt eine Anpassung an den Durchmesser der Verstellwelle, so dass der Einsatz von Reduzierbuchsen GN 952.1 entfällt.

Bestellbeispiel
1d1
2
3Form
GN 957-27-B8-A

RoHS-konform: Info -
Gewicht: Info -
