GN 000.13 Stellungsanzeiger

Stellungsanzeiger GN 000.13 thumbnail Zoom ELESA

Festhaltesystem, digitale-analoge Anzeige

GN 000.13 Stellungsanzeiger

Stellungsanzeiger GN 000.13
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design PW12Info

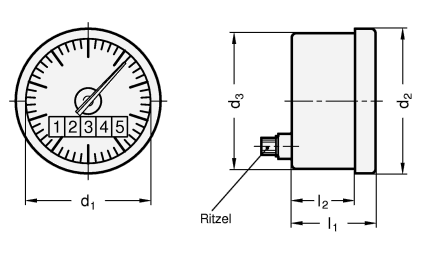

Stellungsanzeiger GN 000.13 Skizze


Form

RZahlenwert steigend bei Rechtsdrehung
LZahlenwert steigend bei Linksdrehung
d1Zählwerk
Anzeige nach
1 Spindelumdrehung

Anzeige nach
1Spindelumdrehung

entspricht
Gewindesteigung
Skala
Anzahl der
Teilstriche

Ablesegenauigkeit
des Zeigers
d2d3l1l2
600000.2000020,2200,0168,5673326
600000.5000050,5500,0168,5673326
600001.0000101,01000,0168,5673326
600002.0000202,0400,0568,5673326
600002.5000252,5500,0568,5673326
600003.0000303,0600,0568,5673326
600004.0000404,0800,0568,5673326
600005.0000505,01000,0568,5673326
Filterkombination ergibt keine Treffer.

Ausführung

Gehäuse Kunststoff (Polyamid PA)
  • glasfaserverstärkt
  • schwarz, matt

Sichtscheibe Kunststoff (Polyamid PA)
  • glasklar, alterungsbeständig
  • schlagfest

Gehäuse / Sichtscheibe
  • temperaturbeständig bis 100 °C
  • öl- und lösungsmittelbeständig
    (jedoch nicht alkoholbeständig)

Zeiger Kunststoff, rot

Skala Aluminium
  • matt eloxiert
  • Teilstriche schwarz

Zählwerk
  • Ziffern weiß
  • Zahlenräder für Vorkommastellen schwarz
    für Dezimalstellen rot

RoHS-konform

Auf Anfrage

Sonderskalen

Hinweis

Stellungsanzeiger GN 000.13 sind zum Einbau in verschiedene Bedienelemente vorgesehen.

Hervorstechende Merkmale dieser Stellungsanzeiger sind:
Gehäuse, Zeigerwelle und Sichtscheibe sind aus einem Stück gefertigt bzw. durch Ultraschall verschweißt.
Damit sind Stellungsanzeiger absolut dicht, spritzwassergeschützt und korrosionsfest (Schutzart IP 65).

Das Prinzip Festhaltesystem mit dem zwangsläufigen Antrieb gestattet die Verwendung der Stellungsanzeiger GN 000.13 in jeder Einbaulage und auch bei starker Vibration.

Einer Umdrehung des roten Zeigers entspricht eine Spindelumdrehung. Dadurch wird ein sehr genaues und in Verbindung mit der Digitalanzeige des Zählwerks auch sehr einfaches Ablesen der Position ermöglicht.

Bestellbeispiel
1d1
2Zählwerk
3Form
GN 000.13-60-0001.0-R

RoHS-konform: Info -
Gewicht: Info -
Als Favorit speichern
PDF nicht vorhanden

zuletzt geklickt-
