GN 705 Edelstahl-Stellringe, Innenring Stahl / Außenring Kunststoff

Edelstahl Stellringe Innenring Stahl  Aussenring Kunststoff GN 705 thumbnail Zoom

GN 705 Edelstahl-Stellringe, Innenring Stahl / Außenring Kunststoff

Edelstahl Stellringe Innenring Stahl  Aussenring Kunststoff GN 705
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

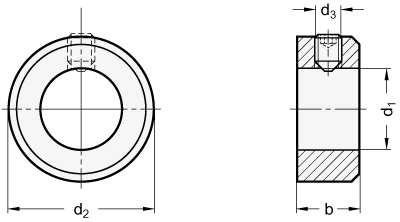

Edelstahl Stellringe Innenring Stahl  Aussenring Kunststoff GN 705 Skizze


Form

EGewindestift mit Innensechskant DIN 914
d1 H8d2d3js14
510M3x46
612M4x58
712M4x58
816M4x68
918M5x810
1020M5x810
1120M5x810
1222M6x812
1322M6x812
1425M6x812
1525M6x812
1628M6x812
1832M6x814
2032M6x814
2236M6x1014
2440M8x1216
2540M8x1016
2640M8x1016
2845M8x1216
3045M8x1016
3250M8x1216
3450M8x1216
3556M8x1216
3656M8x1216
3856M8x1216
4063M10x1618
4263M10x1618
4570M10x1618
4870M10x1618
5080M10x1618
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
nichtrostend, 1.4305
RoHS-konform

Hinweis

Edelstahl-Stellringe GN 705 entsprechen bezüglich ihrer Ausführungen im Wesentlichen der DIN 705. Die GN 705 enthält zusätzlich zu den DIN-Ausführungen eine Anzahl von sinnvollen Zwischengrößen, sowie die Form E (Gewindestift mit Innensechskant).

Die Klemmung erfolgt radial auf der Wellen- oder Achsenoberfläche. In Verbindung mit einer Anbohrung oder einem Einstich am Aufnahmedurchmesser lassen sich die Stelleringe exakt positionieren und gleichzeitig wird dadurch Beschädigungen an der Klemmstelle vermieden.

Bestellbeispiel
1d1
2Form
3Werkstoff
GN 705-10-E-NI

RoHS-konform: Info -
Gewicht: Info -
