Thermoplast, mit vorstehender Stahl-Buchse

GN 6335.2 Kreuzgriffe

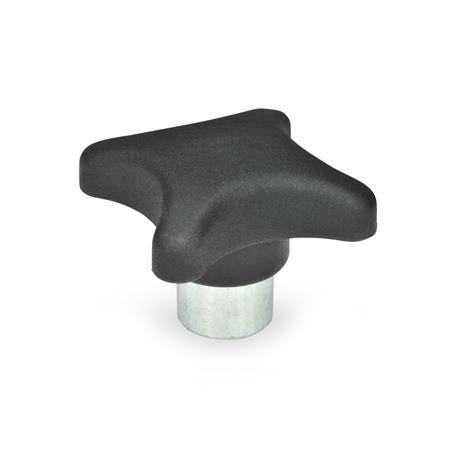

Kreuzgriffe GN 6335.2 thumbnail Zoom

Thermoplast, mit vorstehender Stahl-Buchse

GN 6335.2 Kreuzgriffe

Kreuzgriffe GN 6335.2
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Kreuzgriffe GN 6335.2 Skizze


Form

Emit Gewinde-Sackloch
Cmit Sackloch H7
d1d2
Form E
d3 H7
Form C
d4h1h2 ≈h3t
min.
32M 6-B 6-122010912
40M 6M 8B 6B 81425131014
50M 8M 10B 8B 101832201218
63M 10M 12B 10B 122040251422
80M 12M 16B 16-2550301730
Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff
Thermoplast (Polyamid PA)
  • schlagfest
  • schwarz, matt

Buchse
Stahl verzinkt, blau chromatiert
RoHS

Hinweis

Kreuzgriffe GN 6335.2 mit vorstehender Stahlbuchse weisen folgende Vorteile auf:

Die Auflagefläche steht genau senkrecht zur Bohrung und ist mit vollem Durchmesser aus Stahl. Die vorstehende Stahlbuchse erlaubt eine einwandfreie Querstiftverbindung.

Bestellbeispiel
1d1
2d2 (d3)
3Form
GN 6335.2-50-M10-E

RoHS-konform: Info -
Gewicht: Info -
