GN 5320 Drehmoment-Flügelmuttern

Drehmoment Fluegelmuttern GN 5320 thumbnail Zoom ELESA

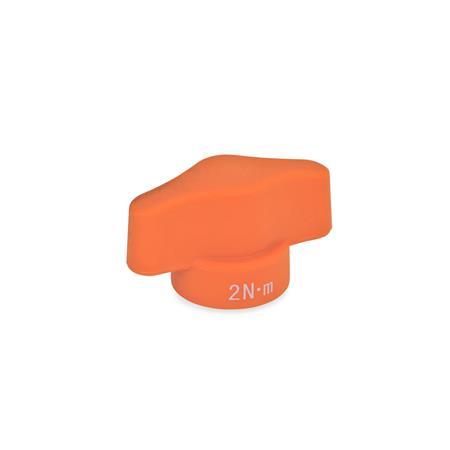

GN 5320 Drehmoment-Flügelmuttern

Drehmoment Fluegelmuttern GN 5320
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design CTD-B / -pInfo
Drehmoment Fluegelmuttern GN 5320 Skizze

d1d2d4bh1h2
min.Drehmoment ±15%
in Nm
48M 52620289823
48M 62620289823
Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff
Thermoplast (Polyamid PA)
  • glasfaserverstärkt
  • temperaturbeständig bis 80 °C
  • schwarz, mattSWSW
  • orange, mattOROR

Drehmomentmechanik
Stahl, vernickelt

Buchse
Stahl, vernickelt
RoHS

Hinweis

Drehmoment-Flügelmuttern GN 5320 werden dann eingesetzt, wenn das per Handkraft einleitbare Drehmoment begrenzt werden soll.

Die Drehmomentmechanik der Flügelmutter löst beim Rechtsdrehen mit Erreichen des angegebenen Drehmoments eine „Überrastung“ aus. Dadurch ist sichergestellt, dass z. B. beim Anziehen ein max. zulässiges Drehmoment nicht überschritten wird.

Beim Linksdrehen wird dagegen zuverlässig ein zum Lösen nötiges Drehmoment übertragen.

Bestellbeispiel
1d1
2d2
3Drehmoment
4Farbe
GN 5320-48-M5-2-SW

RoHS-konform: Info -
Gewicht: Info -
