GN 926.1 Exzenterspanner

Exzenterspanner GN 926.1 thumbnail Zoom ELESA

Kunststoff, Schraube Edelstahl

GN 926.1 Exzenterspanner

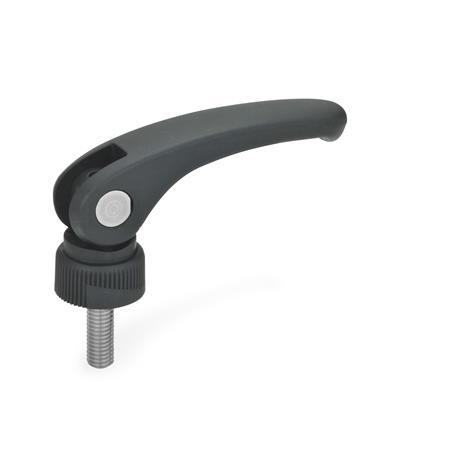

Exzenterspanner GN 926.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design LAC-p.SST / LAC-R-p.SSTInfo

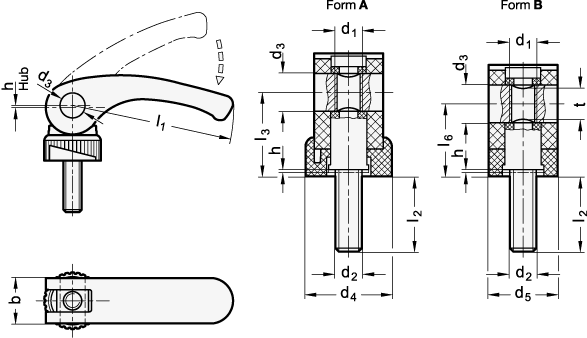

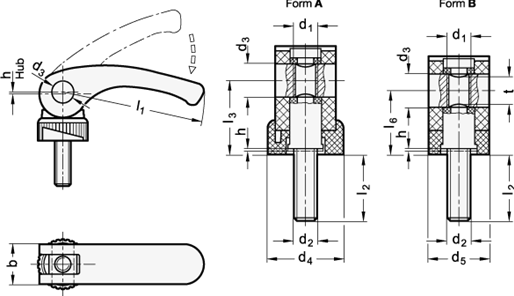

Zoom Exzenterspanner GN 926.1 Skizze


Form

Amit verstellbarer Auflagescheibe
Bmit starrer Auflagescheibe
l1d2l2
in Spann-
stellung
bd3d4h
Hub bei 90°
Hebeldrehung
l3
in Spann-
stellung
l4
Verstell-
weg
l5
in Spann-
stellung
t
nutzbare
Gewinde-
länge
63M 625501821180,7522,51,5184
79M 82550202520126,51,5217
Filterkombination ergibt keine Treffer.

Ausführung

Hebel
Kunststoff (Polyamid PA)
  • glasfaserverstärkt
  • temperaturbeständig bis 80 °C
  • schwarz, matt

Verbindungsstück
Kunststoff (Polyacetal POM)
mit Schraube
Edelstahl

Auflagescheiben / Stellring
Kunststoff (Polyamid PA-HP)
schwarz, matt

Achse
Edelstahl
RoHS

Hinweis

Exzenterspanner GN 926.1 werden zum schnellen Spannen und Lösen eingesetzt. Dabei erlauben sie anders als beim Klemmen über ein Gewinde, ein drehmomentfreies Spannen.

Der Hebel ist so konstruiert, dass die Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich ist. Es gibt keine losen Einzelteile, vielmehr sind alle Elemente lagegerecht miteinander verbunden. Mit Exzenterspannern GN 926.1 werden Spannkräfte von bis zu 4 kN (l1 = 63) bzw. 7 kN (l1 = 79) erreicht.

Die Form A bietet folgende Vorteile:
Der Abstand zwischen dem Hebelexzenter und der Spannfläche ist über eine Plankurve einstellbar. Dadurch kann auf einfache Weise die Spannstellung mit der max. Spannkraft eingestellt werden. Gleichzeitig kann auch die Lage des Hebels bezüglich der Spannachse bestimmt werden.

Bestellbeispiel
1l1
2d2
3l2
4Form
GN 926.1-79-M8-50-B

RoHS-konform: Info -
Gewicht: Info -
