Achsteil Edelstahl

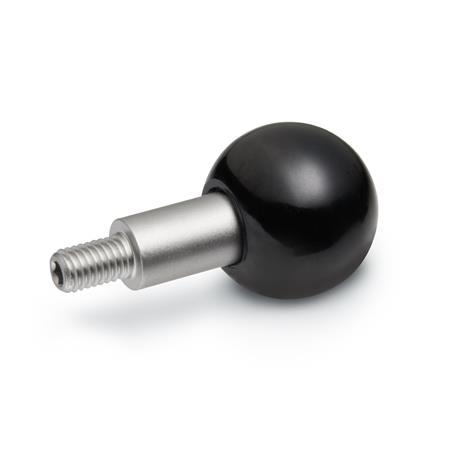

GN 319.5 Drehbare Kugelknöpfe, Duroplast
Form
| A | mit Gewindezapfen |
| B | mit Innengewinde |
| d1 | d2 | d3 | l1 | l2 ±1 | l3 ±1 | sw | t min. |
|---|---|---|---|---|---|---|---|
| 25 | M 6 | 10 | 11 | 37,5 | 15 | 8 | 10 |
| 32 | M 8 | 13 | 13 | 48 | 19 | 10 | 12 |
| 40 | M 10 | 16 | 14 | 61 | 24 | 14 | 16 |
| 50 | M 12 | 20 | 21 | 78 | 31 | 17 | 16 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Duroplast (PF)
Achsteil Edelstahl
RoHS
Duroplast (PF)
- temperaturbeständig bis 110 °C
- schwarz, glänzend
Achsteil Edelstahl
- nichtrostend, 1.4305
- matt gestrahlt
RoHS
Hinweis
Drehbare Kugelknöpfe GN 319.5 werden vorzugsweise eingesetzt, wenn der "Zugriff" in Achsrichtung erfolgt, z.B. bei vertikalem Anbau von Handrädern.
| Bestellbeispiel |
| ||||||
GN 319.5-32-M8-B |
