mit Haltemagnet

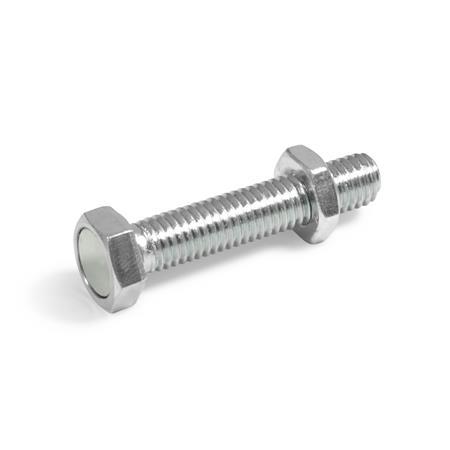

GN 251.6 Anschlagschrauben

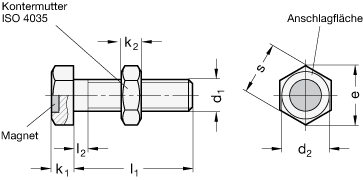

| d1 * | l1 | d2 | e ≈ | k1 -1 | k2 | l2 max. | s | Nennhaftkräfte in N | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 6 | 12 | 16 | 20 | 25 | 30 | 10 | 11 | 4 | 3,2 | 3 | 10 | 25 |
| M 8 | 16 | 20 | 25 | 30 | 40 | 13 | 14,4 | 5,3 | 4 | 3,7 | 13 | 50 |
| M 10 | 20 | 25 | 30 | 40 | 50 | 17 | 17,8 | 6,4 | 5 | 4,5 | 17 | 75 |
| M 12 | 25 | 30 | 40 | 50 | 60 | 19 | 20 | 7,5 | 6 | 5,2 | 19 | 110 |
| M 16 | 30 | 40 | 50 | 60 | 80 | 24 | 26,8 | 10 | 8 | 6 | 24 | 145 |
Filterkombination ergibt keine Treffer.
* Gewinde mutterngängig
Ausführung
Schraube Stahl
Sechskantmutter Stahl
Magnetwerkstoff
NdFeBND
Neodym, Eisen, Bor
temperaturbeständig bis 80 °C
RoHS
- Festigkeitsklasse 5.8
- verzinkt, blau passiviert
Sechskantmutter Stahl
- Festigkeitsklasse 04
- verzinkt, blau passiviert
Magnetwerkstoff
NdFeBND
Neodym, Eisen, Bor
temperaturbeständig bis 80 °C
RoHS
Hinweis
Bei den Anschlagschrauben GN 251.6 mit Haltemagnet handelt es sich um ein geschirmtes Magnetsystem.
Sie eignen sich z. B. als Werkstückanschlag, der gleichzeitig das Werkstück durch den Magneten hält.
Mit Hilfe der mitgelieferten Kontermutter kann die Anschlagschraube nach der Postitionierung gesichert werden.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 251.6-M6-12-ND |
