DIN 6319 Kugelscheiben, Kegelpfannen, Stahl gehärtet oder vergütet

Kugelscheiben  Kegelpfannen Stahl gehaertet oder verguetet DIN 6319 thumbnail Zoom

DIN 6319 Kugelscheiben, Kegelpfannen, Stahl gehärtet oder vergütet

Kugelscheiben  Kegelpfannen Stahl gehaertet oder verguetet DIN 6319
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

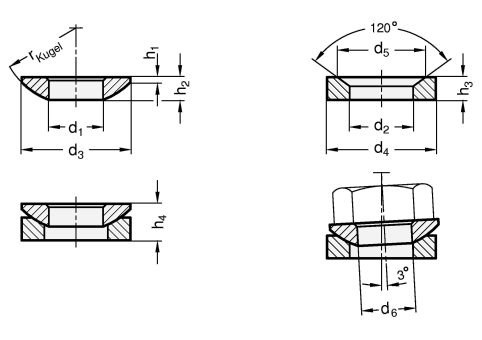

Zoom Kugelscheiben  Kegelpfannen Stahl gehaertet oder verguetet DIN 6319 Skizze


Form

CKugelscheibe
DKegelpfanne mit d°°3°° = d°°2°°
GKegelpfanne mit d°°4°° > d°°2°°
d1 H13
Form C

Form D / G
d2d3d4d5d6
Schraube
h1h2h3h4h5 ≈h6 ≈rmax. übertragbare statische
Schraubenkraft in kN
6,47,112121711M 60,72,32,844,25,499
8,49,617172414,5M 80,63,23,555,67,11217
10,51221213018,5M 100,844,256,57,31526
1314,224243620M 121,14,656891738
1516,528284024,8M 141,255,668,59,52253
171930304426M 161,35,36,279,610,42273
2123,236365031M 2026,37,5811,712,227117
252844446037M 242,48,29,51015,215,732168
313556566849M 303,611,2121219,219,741269
37426868-60M 364,61415-23,5-50394
43497878-70M 426,51718-29-58542
50569292-82M 4882122-35,5-67714
Filterkombination ergibt keine Treffer.

Ausführung

Form C / D:
Einsatzstahl, einsatzgehärtet
EHT 0,2 bis 0,4 mm
Härte (550 + 100) HV 10

Form G:
Vergütungsstahl, vergütet
Härte (350 + 80) HV 30
RoHS

Auf Anfrage

Kugelscheiben nicht gehärtet
Kegelpfannen nicht gehärtet

Hinweis

Kugelscheiben und Kegelpfannen DIN 6319 werden eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen.

Die Kegelpfannen der Form G mit vergrößertem Außendurchmesser werden vorwiegend bei Langlöchern verwendet.

Bei Verwendung von Sechskantmuttern DIN 6330 Form B entfällt die Kugelscheibe.

Bestellbeispiel
1d1
2Form
DIN 6319-19-D

RoHS-konform: Info -
Gewicht: Info -
