Einrasten durch Drücken

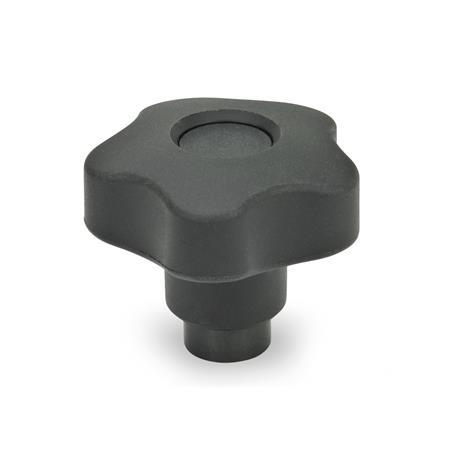

GN 5337.3 Sicherheits-Sterngriffe, Buchse Stahl, brüniert / Edelstahl

Sicherheits Sterngriffe Buchse Stahl  brueniert  Edelstahl GN 5337.3 thumbnail Zoom

Einrasten durch Drücken

GN 5337.3 Sicherheits-Sterngriffe, Buchse Stahl, brüniert / Edelstahl

Sicherheits Sterngriffe Buchse Stahl  brueniert  Edelstahl GN 5337.3
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Sicherheits Sterngriffe Buchse Stahl  brueniert  Edelstahl GN 5337.3 Skizze

d1d2d3d4d5h1h2h3h4
Hub
t
min.
40M 6M 813,51813,5301472,511
50M 8M 10162216,5341583,514
Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper Kunststoff
Thermoplast (Polyamid PA)
  • glasfaserverstärkt
  • temperaturbeständig bis 130 °C
  • schwarz, matt

Farbe der Abdeckkappe
schwarz, RAL 9005, matt

Gewindbuchse
  • StahlST
    brüniert
  • EdelstahlNI
    nichtrostend, 1.4305

Zahnring
Zink-Druckguss
RoHS

Auf Anfrage

Abdeckkappen in anderen Farben

Hinweis

Sicherheits-Sterngriffe GN 5337.3 eignen sich besonders in den Anwendungsfällen, in welchen ein versehentliches, unbedachtes Lösen oder Verstellen zu Unfällen führen kann.

Unbetätigt ist der Sterngriff nicht mit der Gewindbuchse verbunden, d.h. der Sterngriff läßt sich leichtgängig drehen.

Erst durch axiales Drücken des Sterngriffes rasten die beiden Kerbverzahnungen ein, so daß gelöst oder gespannt werden kann.

Nach dem „Loslassen“ wird die Verbindung durch Federkraft wieder gelöst.

Bestellbeispiel
1d1
2d2
3Werkstoff
GN 5337.3-40-M8-ST

RoHS-konform: Info -
Gewicht: Info -
