Umlegmechanik Stahl, arretiert in Bedienungsstellung
GN 798.3 Umleggriffe

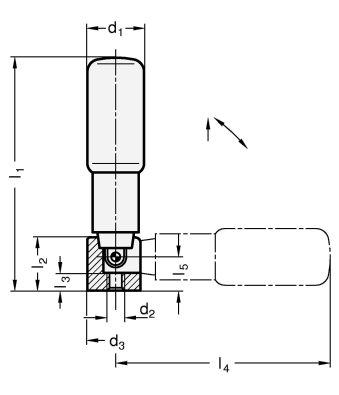

| d1 | d2 | d3 | l1 ≈ | l2 | l3 | l4 ≈ | l5 |
|---|---|---|---|---|---|---|---|
| 16 | M 5 | 16 | 58 | 15 | 5 | 52,5 | 9,5 |
| 18 | M 5 | 16 | 72,5 | 15 | 5 | 67 | 9,5 |
| 22 | M 6 | 20 | 80,5 | 19,5 | 6 | 74 | 10,5 |
| 24 | M 6 | 20 | 95,5 | 19,5 | 6 | 89 | 10,5 |
| 25 | M 6 | 20 | 105,5 | 19,5 | 6 | 98,5 | 10,5 |
Filterkombination ergibt keine Treffer.
Ausführung
Griffteil
KunststoffKT
Thermoplast (Polyamid PA)
Umlegmechanik
Stahl
brüniert
RoHS
KunststoffKT
Thermoplast (Polyamid PA)
- temperaturbeständig bis 90 °C
- schwarz, matt
- drehbar
Umlegmechanik
Stahl
brüniert
RoHS
Hinweis

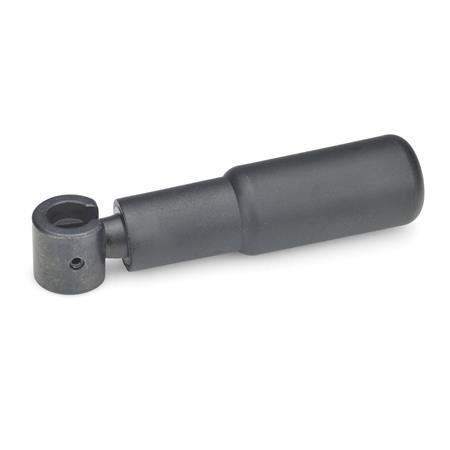

Charakteristisch für das Design der Umleggriffe GN 798.3 ist die abgesetzte Form, bestehend aus zwei Zylindern. Sie gibt der Hand einen ausgezeichneten Halt, insbesondere weil der Griff zum Umlegen aus der Arretierung gezogen werden muss.
Umleggriffe GN 798.3 werden eingesetzt, wenn aus Platz- oder Sicherheitsgründen der Griff zeitweilig nicht vorstehen soll.
| Bestellbeispiel |
| ||||
GN 798.3-KT-22 |
RoHS-konform:
-
-
Gewicht:
-
-
