Zink-Druckguss

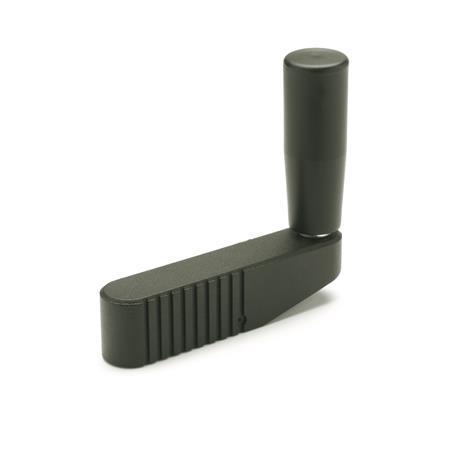

GN 112.1 Zustellkurbeln, Kunststoff beschichtet

Zustellkurbeln Kunststoff beschichtet GN 112.1 thumbnail Zoom

Zink-Druckguss

GN 112.1 Zustellkurbeln, Kunststoff beschichtet

Zustellkurbeln Kunststoff beschichtet GN 112.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zustellkurbeln Kunststoff beschichtet GN 112.1 Skizze

l1H7
Sackloch
bh1h2h3l2t
min.
Ø
Zylindergriff
70S 8-171911,542,526,51218
80S 8-182112,552,5311221
90S 10-192313,552,535,51521
100S 10S 1220251467,5401723
Filterkombination ergibt keine Treffer.

Ausführung

Kurbelkörper
Zink-Druckguss
kunststoffbeschichtet
schwarz, strukturmatt

Drehbare Zylindergriffe GN 598
  • Kunststoff, Thermoplast
    schwarz, matt
  • Achsteil Stahl
    verzinkt, blau passiviert

RoHS

Hinweis

Zustellkurbeln GN 112.1 ermöglichen ein präzises Zustellen.

Sie werden durch einen Querstift mit der Welle verbunden. Zur einfacheren Montage sind beidseitig Zentrierbohrungen vorhanden.

Bestellbeispiel
1l1
2d
GN 112.1-90-S10

RoHS-konform: Info -
Gewicht: Info -
