GN 558 Schaltkurbeln, mit Raststift

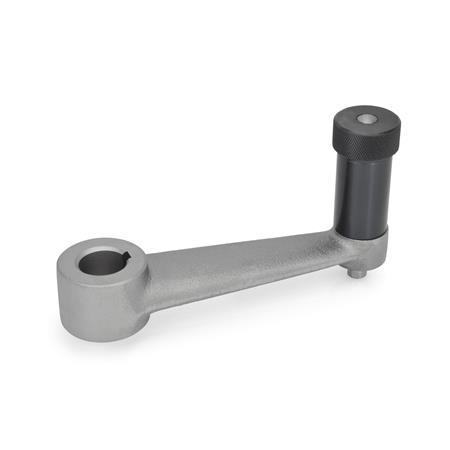

Schaltkurbeln mit Raststift GN 558 thumbnail Zoom

GN 558 Schaltkurbeln, mit Raststift

Schaltkurbeln mit Raststift GN 558
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Schaltkurbeln mit Raststift GN 558 Skizze


Bohrung

Bohne Nabennut
Kmit Nabennut
Länge ld1 H7
Bohrung
d2hP9t
75163224517,3
90183426619,7
110203630621,7
135224232623,7
165244436825,7
Filterkombination ergibt keine Treffer.

Ausführung

Kurbelkörper
Gusseisen (GGG)
  • Nabe bearbeitet, Gussgrat
  • sauber geschliffen, gestrahlt

Kurbelgriff
Stahl, brüniert

Schaltstift
Stahl, gehärtet
RoHS

Hinweis

Die Schaltkurbeln GN 558 dienen zum Feststellen von Schaltwellen.

Weitere Normelemente zum Feststellen von Wellen:

- Arretierelemente GN 200
- Rasthebel GN 215
- Verstellknopf GN 700 (mit stufenloser Arretierung)

Bestellbeispiel
1Länge l
2Bohrung
3d1
GN 558-75-K16

RoHS-konform: Info -
Gewicht: Info -
