Spannhebel vertikal, mit senkrechtem Fuß

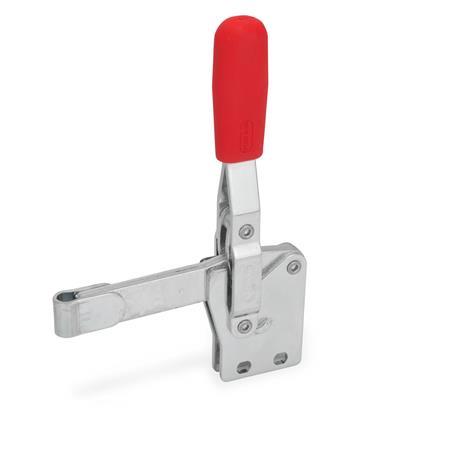

GN 810.1 Schnellspanner, Stahl, verzinkt

Schnellspanner Stahl verzinkt GN 810.1 thumbnail

Schnellspanner Stahl verzinkt GN 810.1 Skizze

Form

B	offener Spannarm, mit 2 Flankenscheiben
BC	offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
F	massiver Spannarm mit Halteschelle zum Anschweißen

Filter anzeigen

Größe	F_H in N Haltekraft	a ≈	b₁	b₂	b₃	b₄	d₁	d₂ ≈	h₁ ≈	h₂	h₃	h₄	h₅ max.

75	750	20	29	8	4	5,2	M 5	4,5	109	32	11	19	17
130	1050	28	35	10	5	6,2	M 6	5,5	156	41,5	16	25,5	25
230	2000	40	43	12	6	8,5	M 8	6,5	183	48	18	30	24
330	2400	43	50	14	7	10,5	M 10	8,5	218	66	22	37	39,5
430	2800	64	58	18	10	12,5	M 12	8,5	268	77,5	26	43	45
530	4500	90	77	18	10	12,5	M 12	12,5	337	117,5	32	49	85

Filterkombination ergibt keine Treffer.

Größe	l₁ ≈ Form B Form BC	Form F	l₂ ≈	l₃ max.	l₄	m₁	m₂	m₃	m₄	r ≈	s	w Verstellweg

75	66,5	67	31,5	41	45	15	16	5	5	62,5	4	15
130	85	86	42	54	55	12,5	19	6,5	7,5	79	5	17,5
230	110,5	112	58	73	68	19	20	6,5	6,5	104	6	20
330	129	130,5	66	86	77	28,7	32,3	10	9,5	122	7	19
430	164	166	88	114	100	32	32	10	10	156	10	33
530	223	225	128	155	100	50	51	12,5	12,5	212	10	27

Filterkombination ergibt keine Treffer.

Ausführung

Stahl
Einsatzstahl C 10

verzinkt, blau passiviert
Lagerbolzen vergütet
Lagerbuchsen (ab Gr. 230) einsatzgehärtet

alle beweglichen Teile mit Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschrauben GN 708.1, Form A

Stahl, verzinkt, blau passiviert
Gummi-Druckstück 85 Shore A

RoHS

Zubehör

Andrückschrauben

Halter für Andrückschrauben GN 801 (Form B)

Halter für Andrückschrauben GN 809 (Form F)

Spannarmverbreiterungen GN 801.1 (für Form B)

Spannarmverbreiterungen GN 801.2 (für Form B)

Spannarmverlängerungen GN 809.1 (für Form F)

Hinweis

Schnellspanner GN 810.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.

Schnellspanner mit offenem Spannarm nehmen in der Form B über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form BC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Schnellspanner in der Form F können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.

siehe auch...
