Zink-Druckguss, mit Buchse und Auflagescheibe

GN 307 Verstellbare Klemmhebel

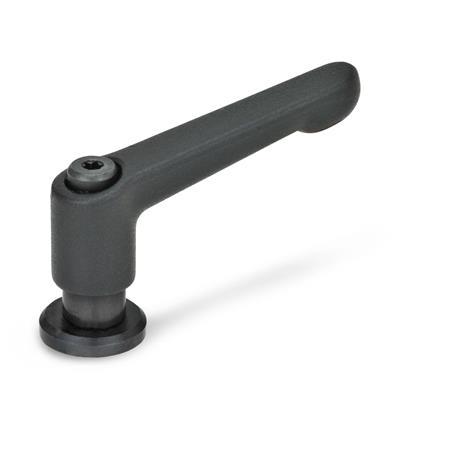

Verstellbare Klemmhebel GN 307 thumbnail Zoom

Zink-Druckguss, mit Buchse und Auflagescheibe

GN 307 Verstellbare Klemmhebel

Verstellbare Klemmhebel GN 307
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Verstellbare Klemmhebel GN 307 Skizze

l1d1d2d3d4h1h2h3h4
Rastweg
st
min.
30M 513101324,54313,52,510
45M 615101324,54343,5310
63M 82013,517,5316,54543,513
78M 10251621368544416
Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Zink-Druckguss

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW
orange, RAL 2004, strukturmattOSOS
rot, RAL 3000, strukturmattRSRS
silber, RAL 9006, strukturmattSRSR

Gewindebuchse und Halteschraube
Stahl, brüniert

Auflagescheibe
Stahl
  • einsatzgehärtet
  • brüniert

RoHS-konform

Hinweis

Verstellbare Klemmhebel GN 307 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim „Loslassen“ rastet der Griff selbsttätig wieder ein.

Die Auflagescheibe ist unverlierbar. Eine typische Anwendung ist der Einsatz der Klemmhebel bei Langlöchern.

Bestellbeispiel
1l1
2d1
3Farbe
GN 307-63-M8-SW

RoHS-konform: Info -
Gewicht: Info -
