Achsteil Stahl, verzinkt

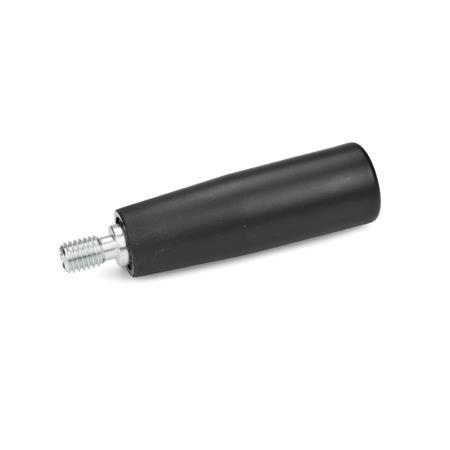

GN 598 Drehbare Zylindergriffe, Kunststoff / Stahl

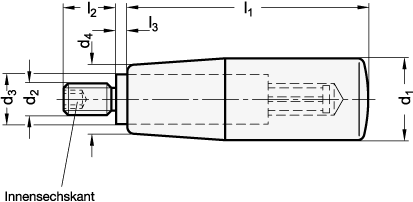

| d1 | d2 Kunststoff KU | KT | Stahl ST | d3 | d4 | l1 | l2 | l3 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | - | - | M 6 | - | - | - | 8 | 11 | 28 | 10 | 0,5 |
| 18 | M 6 | - | M 6 | - | M 6 | - | 10 | 15 | 40 | 12 | 2,5 |
| 21 | M 6 | M 8 | M 6 | M 8 | M 6 | M 8 | 10 | 17 | 50 | 13 | 2,5 |
| 22 | M 6 | M 8 | M 6 | M 8 | - | - | 10 | 18 | 56 | 13 | 2,5 |
| 23 | M 8 | M 10 | M 8 | M 10 | M 8 | M 10 | 13 | 19 | 65 | 14 | 2,5 |
| 26 | M 8 | M 10 | M 8 | M 10 | M 8 | M 10 | 13 | 21 | 80 | 16 | 2,5 |
| 28 | M 10 | - | M 10 | - | M 10 | - | 13 | 22 | 90 | 16 | 2,5 |
| 31 | M 12 | - | - | - | M 12 | - | 14 | 25 | 102 | 20 | 2,5 |
Filterkombination ergibt keine Treffer.
Ausführung
KunststoffKU
Duroplast (PF)
KunststoffKT
Thermoplast (Polypropylen PP)
StahlST
kunststoffbeschichtet
schwarz, strukturmatt
Achsteil
Stahl
verzinkt, blau passiviert
RoHS
Duroplast (PF)
- temperaturbeständig bis 110 °C
- schwarz, glänzend
KunststoffKT
Thermoplast (Polypropylen PP)
- temperaturbeständig bis 80 °C
- schwarz, matt
- schwarz, glänzend (nur Größe 14)
StahlST
kunststoffbeschichtet
schwarz, strukturmatt
Achsteil
Stahl
verzinkt, blau passiviert
RoHS
Hinweis
Drehbare Zylindergriffe GN 598 aus Stahl werden hauptsächlich bei Sicherheits-Handrädern eingesetzt, um eine größere Unwucht zu erzeugen.
| Bestellbeispiel |
| ||||||
GN 598-KU-21-M8 |
RoHS-konform:
-
-
Gewicht:
-
-
