für Klemmhalter / Profilsysteme

GN 480 Flanschbolzen

Flanschbolzen GN 480 thumbnail Zoom

für Klemmhalter / Profilsysteme

GN 480 Flanschbolzen

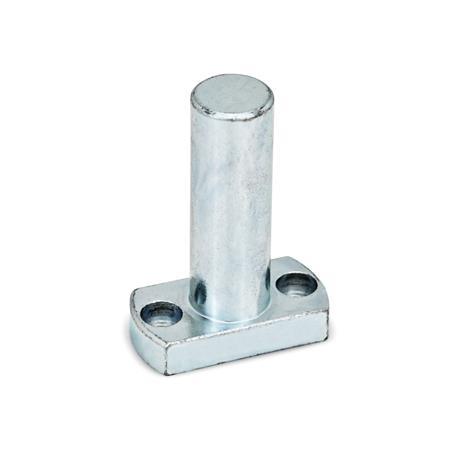

Flanschbolzen GN 480
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Flanschbolzen GN 480 Skizze

d1 h9l1bd2d3
für Schraube
l2l3m
818321431,5M 46222
1021371638M 582,527
1222391638M 582,527
1527,547,52045M 610432
1628492045M 610432
2035602550M 610436
Filterkombination ergibt keine Treffer.

Ausführung

Stahl
Verzinkt, blau passiviert
RoHS

Hinweis

Flanschbolzen GN 480 werden in Verbindung mit Klemmhaltern oder zum Anbau an Profilsystemen, als Fuß- oder Verbindungselement, z.B.für Breiten- oder Höhenverstellungen eingesetzt.

Durch die niedrige Flanschhöhe bieten sie bei Anwendungen, bei denen in geringer Höhe über der Anschraubfläche geklemmt werden soll, eine Alternative zum Fuß-Klemmhalter GN 473.

Der Bohrungsabstand m ist auf die Fuß-Klemmhalter GN 473, Klemmhalter GN 477 und Fuß-Laschen-Klemmhalter GN 485 sowie auf Haltemagnete GN 51.6 abgestimmt.

Bestellbeispiel
1d1
2l1
GN 480-12-39

RoHS-konform: Info -
Gewicht: Info -
