für Druck- und Zugspannung

GN 840 Schubstangen-Spanner, Stahl, verzinkt

Schubstangen Spanner Stahl  verzinkt GN 840 thumbnail Zoom Speedy Block

für Druck- und Zugspannung

GN 840 Schubstangen-Spanner, Stahl, verzinkt

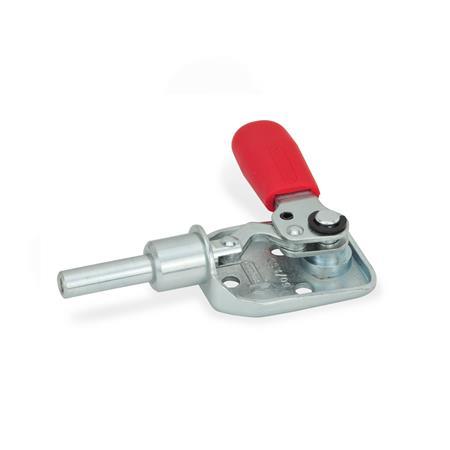

Schubstangen Spanner Stahl  verzinkt GN 840
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

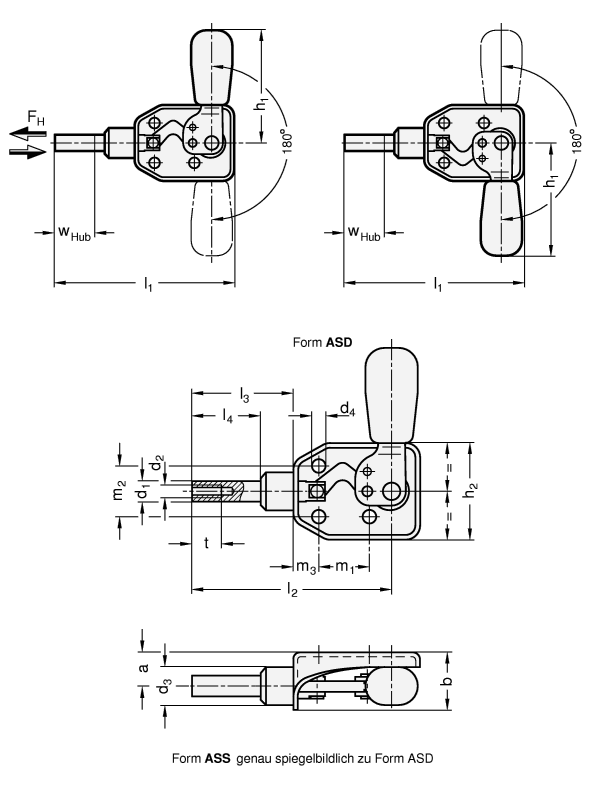

Zoom Schubstangen Spanner Stahl  verzinkt GN 840 Skizze


Form

ASDDruckspannung durch Linksdrehung
ASSDruckspannung durch Rechtsdrehung
GrößeFH in N
Haltekraft
abd1d2d3d4h1h2
508001017,56,5M 4124,345,230,5
Filterkombination ergibt keine Treffer.
Größel1l2l3l4m1m2m3t
min.
w
Hub
507364,5332116168916
Filterkombination ergibt keine Treffer.

Ausführung

Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert

Schubstange
Stahl St 37
verzinkt, blau passiviert

Führungsbuchse
Stahl St 37
verzinkt, blau passiviert

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig
RoHS

Zubehör

Andrückschrauben

Hinweis

Schubstangen-Spanner GN 840 zeichnen sich durch ihre extrem niedrige Bauhöhe in jeder Spannhebel-Stellung aus.

Bestellbeispiel
1Größe
2Form
GN 840-50-ASD

RoHS-konform: Info -
Gewicht: Info -
