Kunststoff, Schraube Edelstahl

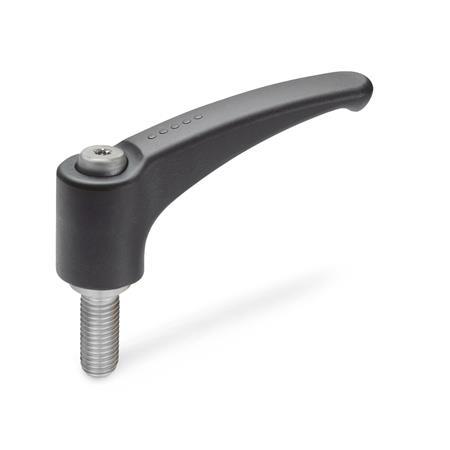

GN 604.1 Verstellbare Klemmhebel

Verstellbare Klemmhebel GN 604.1 thumbnail

ELESA original design: ERZ.SST-p Info

Filter anzeigen

l₁	d₁			l₂							d₂	d₃	h₁	h₂	h₃	h₄ Rastweg

44	M 4	-	-	12	16	20	25	32	-	-	10	15,5	24,5	3,5	30,5	3,5
44	M 5	M 6	-	12	16	20	25	32	40	50	10	15,5	24,5	3,5	30,5	3,5
63	M 6	M 8	-	16	20	25	32	40	50	63	13,5	19	31	3,5	38,5	4
78	M 8	M 10	M 12	20	25	32	40	50	63	80	16	23	36	3,5	46,5	4
95	M 10	M 12	-	20	25	32	40	50	63	80	19	26,5	43	5	56,5	4

Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Kunststoff
Thermoplast (Polyamid PA)

glasfaserverstärkt
temperaturbeständig bis 130 °C
schwarzgrau, RAL 7021, mattSG
orange, RAL 2004, mattOR

Zahnring
Zink-Druckguss

Schraubeneinsatz und Halteschraube
Edelstahl
nichtrostend, 1.4305

Edelstahl-Eigenschaften

Kunststoff-Eigenschaften

RoHS

Hinweis

Design und Handhabung der verstellbaren Klemmhebel GN 604.1 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

Im übrigen sind sie wie alle verstellbaren Hebel vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
