mit Stahl-Riegel

GN 731.2 Verriegelungen mit Griffschale

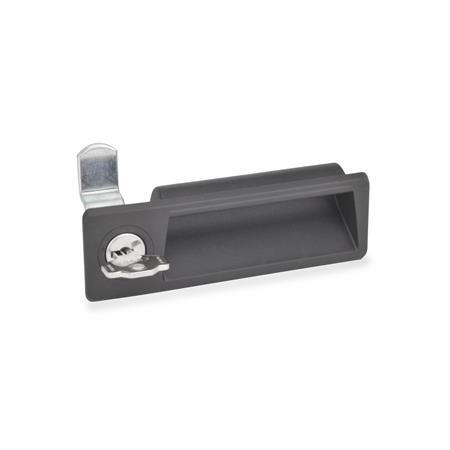

Verriegelungen mit Griffschale GN 731.2 thumbnail Zoom ELESA

mit Stahl-Riegel

GN 731.2 Verriegelungen mit Griffschale

Verriegelungen mit Griffschale GN 731.2
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design PR-CH / LPRInfo
Zoom Verriegelungen mit Griffschale GN 731.2 Skizze


Form

SCBetätigung mit Schlüssel (Schloss einheitlich)
SUBetätigung mit Schlüssel (Schloss unterschiedlich)
SMBetätigung mit Schlüssel (Schloss unterschiedlich, mit Generalschlüssel)
DKmit Dreikant
VKBetätigung mit Vierkant
VDEmit Doppelbart

Kennziffer

1Betätigung, in dargestellter Lage, links oben
2Betätigung, in dargestellter Lage, rechts oben
Riegelkröpfung zA1A2Riegelänge lF1
in N
F2
in N
023231822324636001500
22125252835-36001500
51828303336-36001500
8153133---36001500
12113527---36001500
Filterkombination ergibt keine Treffer.

Ausführung

Gehäuse, Betätigungsbolzen
  • Thermoplast (Polyamid PA)
  • glasfaserverstärkt
  • temperaturbeständig bis 80 °C
  • schwarzgrau, RAL 7021, mattSGSG

Riegel
Stahl, verzinkt

Schließzylinder
Zink-Druckguss

Schlüssel
Messing, vernickelt

Scheibe, Schraube (Form SC, SU, SM)
Stahl, verzinkt
Scheibe, Schraube (Form DK, VK, VDE)
Edelstahl nichtrostend, 1.4301
RoHS

Zubehör

Zusätzliche Generalschlüssel
für die Form SM sind auf Anfrage erhältlich.

Hinweis

Verriegelungen mit Griffschale GN 731.2 werden eingesetzt, wenn der Anwendungsfall, neben der Verriegelungsmechanik, ein Bedienelement erfordert und dieses nicht vorstehen soll.

Eine auf 90° begrenzte Drehbewegung, z.B. des Dreikants bei Form DK, bringt den Riegel hinter der Zarge zu liegen, um dadurch die Türe zu verschließen. Die unterschiedlich langen und z. T. gekröpften Riegel lassen sich auf Umschlag montieren, wodurch sich ein großer Anwendungsbereich abdecken lässt.

Die Angaben zur Belastbarkeit F1 und F2 wurden bei einer Wandstärke s = 1,5 mm ermittelt.

Verriegelungen mit Griffschale GN 731.2 werden mit lose beigelegtem Riegel geliefert.

Je zwei Steckschlüssel aus Kunststoff bzw. Messing-Schlüssel gehören zum Lieferumfang.

Bestellbeispiel
1Form
2Riegelkröpfung z
3Riegelänge l
4Kennziffer
5Farbe
GN 731.2-SC-2-35-1-SG
