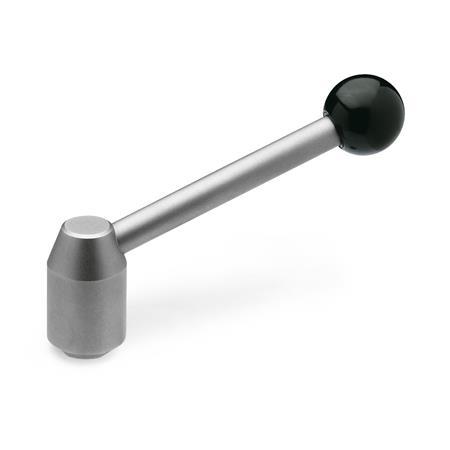

GN 212.5 Verstellbare Edelstahl-Spannhebel, mit Innengewinde
Form
| E | Hebel schräg |
| d1 | d2 | d3 | d4 | d5 | h1 | h3 | h4 ≈ | h5 Rastweg | l2 ≈ | l3 ≈ | t min. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 21 | M 6 | M 8 | 13,5 | 8 | 20 | 33,5 | 1 | 59 | 4 | 75 | 70 | 11 |
| 24 | M 8 | M 10 | 16 | 10 | 25 | 40 | 2,5 | 75 | 4,5 | 101 | 96 | 14 |
| 28 | M 10 | M 12 | 19 | 12 | 30 | 48,5 | 4,5 | 89 | 4,5 | 116 | 110 | 17 |
Filterkombination ergibt keine Treffer.
Ausführung
Edelstahl
nichtrostend, 1.4305
matt gestrahlt
Kugelknöpfe DIN 319
Kunststoff, Duroplast
schwarz, glänzend
Sicherungsring
Kunststoff (Polyacetal POM)
RoHS
nichtrostend, 1.4305
matt gestrahlt
Kugelknöpfe DIN 319
Kunststoff, Duroplast
schwarz, glänzend
Sicherungsring
Kunststoff (Polyacetal POM)
RoHS
Auf Anfrage
Hebel gerade (90°)
Hinweis
Verstellbare Edelstahl-Spannhebel GN 212.5 sind dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist mit der Nabe durch eine Kerbverzahnung lösbar verbunden.
Durch Anheben (Ziehen) der Hebelnabe wird die Kerbverzahnung frei, und der Hebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet die Nabe selbsttätig wieder ein.
| Bestellbeispiel |
| ||||||
GN 212.5-24-M10-E |
RoHS-konform:
-
-
Gewicht:
-
-
