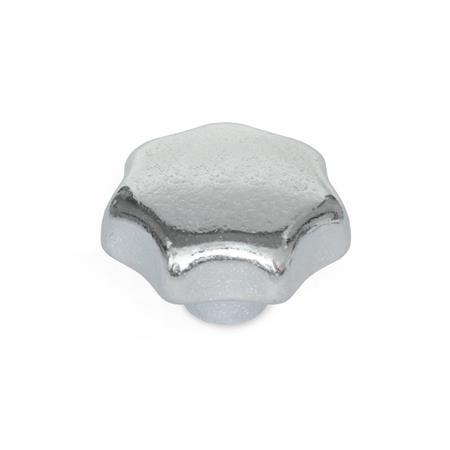

Gusseisen, verzinkt, blau passiviert
DIN 6336 Sterngriffe
Form
| D | mit Gewinde-Durchloch |
| E | mit Gewinde-Sackloch |
| d1 | d2 | d4 | h1 | h2 min. | t1 min. | t2 | |
|---|---|---|---|---|---|---|---|
| 32 | M 6 | - | 12 | 20 | 9 | 12 | 10 |
| 40 | M 8 | - | 14 | 25 | 12 | 15 | 13 |
| 50 | M 8 | M 10 | 18 | 32 | 15 | 18 | 16 |
| 63 | M 10 | M 12 | 20 | 40 | 19 | 22 | 20 |
| 80 | M 12 | M 16 | 25 | 50 | 23 | 28 | 20 |
Filterkombination ergibt keine Treffer.
Ausführung
GusseisenGG
RoHS
- verzinkt, blau passiviertZB
- Gewinde schraubengängig
RoHS
Auf Anfrage
kunststoffbeschichtet
Hinweis
| Bestellbeispiel |
| ||||||||||
DIN 6336-GG-63-M12-D-ZB |
RoHS-konform:
-
-
Gewicht:
-
-
