mit Knopf, mit und ohne Rastsperre

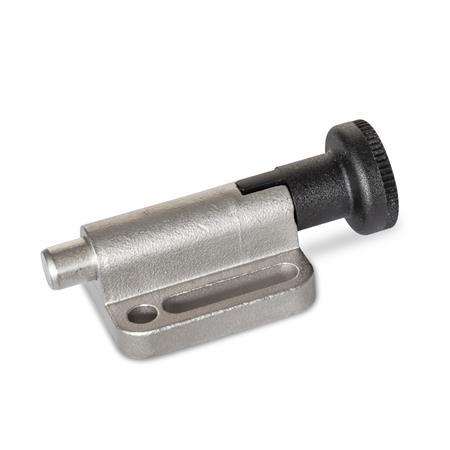

GN 417 Edelstahl-Rastbolzen

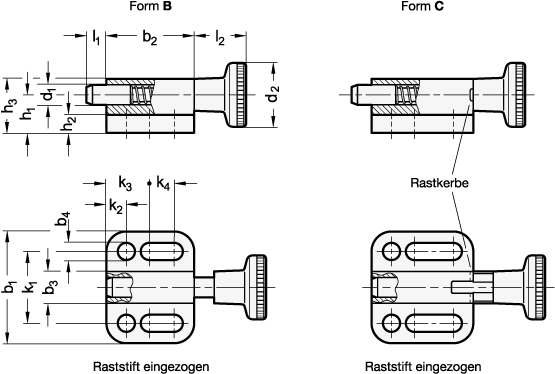

Form
B | ohne Rastsperre |
C | mit Rastsperre |
d1 Stift h11 Bohrung +0,03/+0,08 | b1 | b2 Form B | Form C | b3 | b4 -0,2 | d2 | h1 | h2 | h3 | k1 ±0,05 | k2 | k3 | k4 Form B | Form C | l1 | l2 | Federdruck in N ≈ Anfang | Ende |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 22 | 16,5 | 19 | 6 | 3,3 | 12 | 7 | 4 | 10 | 14 | 4 | 8 | 4,5 | 7 | 4 | 10,5 | 3 | 12 |
5 | 28 | 22 | 25,5 | 8 | 4,3 | 16 | 9,5 | 4,5 | 13,5 | 18 | 5 | 10 | 7 | 10,5 | 5 | 13 | 5 | 24 |
6 | 32 | 27,5 | 30,5 | 10 | 5,4 | 18 | 10,5 | 5 | 15,5 | 21 | 5,5 | 12 | 10 | 13 | 6 | 15,5 | 5 | 21 |
8 | 34 | 33 | 37,5 | 12 | 5,4 | 21 | 12,5 | 6 | 18,5 | 23 | 5,5 | 12 | 15,5 | 20 | 8 | 18 | 6 | 22 |
10 | 39 | 35 | 40 | 14,5 | 6,5 | 25 | 14,5 | 6 | 21,75 | 27 | 6 | 15 | 13,5 | 18,5 | 10 | 22,5 | 4 | 25 |
Filterkombination ergibt keine Treffer.
Ausführung
Führung
Edelstahl-FeingussNI
Raststift
Edelstahl
nichtrostend, 1.4305
Druckfeder
Edelstahl
nichtrostend, 1.4310
Knopf
Kunststoff Thermoplast (Polyamid PA)
RoHS
Edelstahl-FeingussNI
- nichtrostend, 1.4308
- blank, matt gestrahlt
Raststift
Edelstahl
nichtrostend, 1.4305
Druckfeder
Edelstahl
nichtrostend, 1.4310
Knopf
Kunststoff Thermoplast (Polyamid PA)
- schwarz, matt
- nicht demontierbar
RoHS
Zubehör
Edelstahl-Raststücke GN 417.1Hinweis
Rastbolzen GN 417 mit Flansch werden parallel zum Raststift befestigt und zeichnen sich damit durch eine besonders geringe Bauhöhe aus. Das Befestigungsbohrbild mit Langlöchern bietet großzügige Einstellmöglichkeiten z. B. bei der Verwendung an Aluminiumprofilen. Die Verwendung von Unterlegscheiben begünstigt die Befestigung über die Langlöcher.
Rastbolzen mit Rastsperre (Form C) werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Herausziehen um 90° gedreht und durch eine Rastkerbe in Position gehalten.
Die Edelstahl-Ausführungen ermöglichen die Verwendung der Rastbolzen in aggressiveren Umgebungen.
siehe auch...
Bestellbeispiel |
| ||||||
GN 417-10-D-NI |
