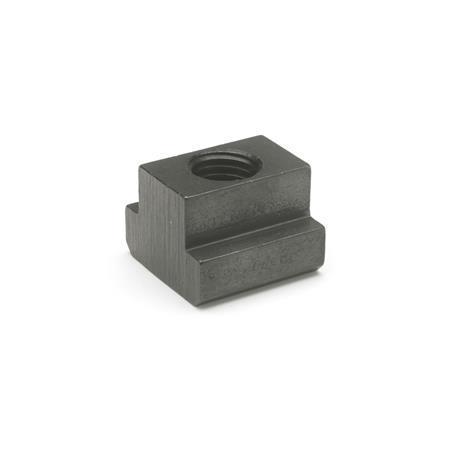

DIN 508 Muttern für T-Nuten, Stahl, blank / brüniert

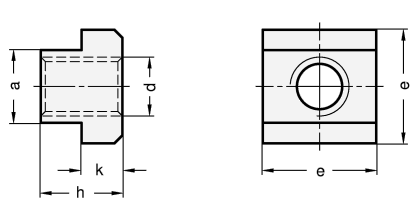

| a -0,3/-0,5 | d | e | h | k | für T-Nuten DIN 650 | ||
|---|---|---|---|---|---|---|---|
| 5 | M 4 | - | - | 9 -0,5 | 6,5 | 3 -0,3 | 5 |
| 6 | M 5 | - | - | 10 -0,5 | 8 | 4 -0,5 | 6 |
| 8 | M 6 | - | - | 13 -0,5 | 10 | 6 -0,5 | 8 |
| 10 | M 6 | M 8 | - | 15 -0,5 | 12 | 6 -0,5 | 10 |
| 12 | M 8 | M 10 | - | 18 -0,5 | 14 | 7 -0,5 | 12 |
| 14 | M 10 | M 12 | - | 22 -0,5 | 16 | 8 -0,5 | 14 |
| 16 | M 10 | M 12 | M 14 | 25 -0,5 | 18 | 9 -0,5 | 16 |
| 18 | M 12 | M 14 | M 16 | 28 -0,5 | 20 | 10 -0,5 | 18 |
| 20 | M 12 | M 16 | M 18 | 32 -0,5 | 24 | 12 -0,5 | 20 |
| 22 | M 16 | M 20 | - | 35 -0,5 | 28 | 14 -0,5 | 22 |
| 24 | M 20 | M 22 | - | 40 -0,5 | 32 | 16 -0,5 | 24 |
| 28 | M 20 | M 24 | - | 44 -1 | 36 | 18 -1 | 28 |
| 36* | M 30 | - | - | 54 -1 | 44 | 22 -1 | 36 |
| 42* | M 36 | - | - | 65 -1 | 52 | 26 -1 | 42 |
Filterkombination ergibt keine Treffer.
* i. d. R. in Festigkeitsklasse 8 nicht auf Lager, erfordert Mindestbestellmenge
Ausführung
Vergütungsstahl
RoHS
- Festigkeitsklasse
blank8
- Festigkeitsklasse
brüniert10
RoHS
Hinweis
Muttern für T-Nuten DIN 508 sind in der Festigkeitsklasse 8 (blank) auch ohne Gewindebohrung lieferbar. Sie können so für spezielle Anwendungen angepasst werden.
| Bestellbeispiel |
| ||||||
DIN 508-14-M12-8 |
