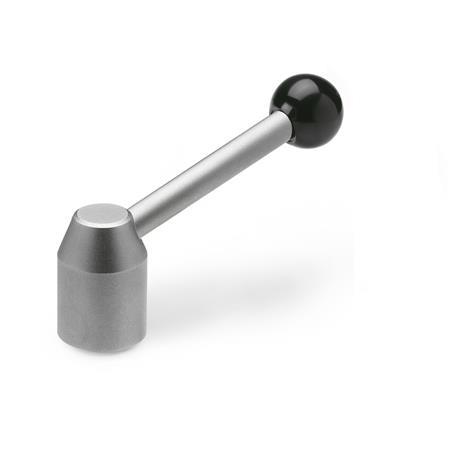

GN 212 Edelstahl-Spannhebel, matt gestrahlt
Form
| E | Hebel schräg mit Gewinde |
| d1 | d2 | d4 | d5 | h1 | h2 ≈ | l1 ≈ | l2 ≈ | t1 min. |
|---|---|---|---|---|---|---|---|---|
| 22 | M 8 | 8 | 20 | 37 | 67 | 89,5 | 85 | 18 |
| 25 | M 10 | 10 | 25 | 42 | 76 | 100,5 | 95 | 18 |
| 28 | M 12 | 12 | 30 | 47 | 87 | 114 | 108 | 20 |
| 32 | M 16 | 12 | 32 | 52 | 98 | 133 | 126 | 25 |
Filterkombination ergibt keine Treffer.
Ausführung
Hinweis
Edelstahl-Spannhebel GN 212 werden sowohl als Spannelement als auch für Schaltvorgänge eingesetzt.
| Bestellbeispiel |
| ||||||||
GN 212-25-M10-E-NI |
RoHS-konform:
-
-
Gewicht:
-
-
