mit vorstehender Stahlbuchse

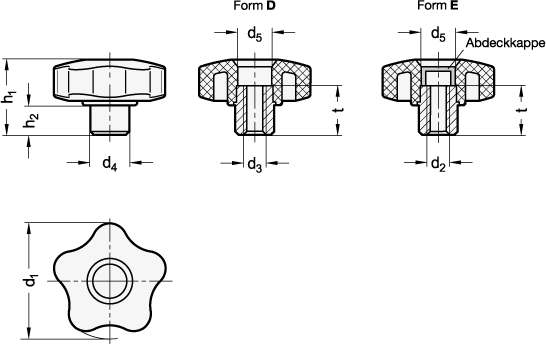

GN 5337.1 Sterngriffe
Form
E | mit Abdeckkappe (Gewinde-Sackloch) |
d1 | d2 | d4 | d5 | h1 | h2 | t | |
---|---|---|---|---|---|---|---|
32 | M 5 | M 6 | 12 | 10 | 22,5 | 8,5 | 16,5 |
40 | M 6 | M 8 | 14 | 12 | 27 | 10 | 20 |
50 | M 8 | M 10 | 18 | 15 | 30 | 10 | 20 |
63 | M 10 | M 12 | 20 | 19 | 35,5 | 14 | 29 |
74 | M 12 | M 16 | 25 | 17 | 39,5 | 15 | 29 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
Buchse
Stahl, verzinkt
Farbe der Abdeckkappe:
schwarz, RAL 9005, mattDSW![DSW](/images/smfarbenergostyle1/dsw.gif)
orange, RAL 2004, mattDOR![DOR](/images/smfarbenergostyle1/dor.gif)
grau, RAL 7035, mattDGR![DGR](/images/smfarbenergostyle1/dgr.gif)
gelb, RAL 1021, mattDGB![DGB](/images/smfarbenergostyle1/dgb.gif)
blau, RAL 5024, mattDBL![DBL](/images/smfarbenergostyle1/dbl.gif)
rot, RAL 3000, mattDRT![DRT](/images/smfarbenergostyle1/drt.gif)
grün, RAL 6017, mattDGN
RoHS
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 130 °C
- schwarz, matt
Buchse
Stahl, verzinkt
Farbe der Abdeckkappe:
schwarz, RAL 9005, mattDSW
![DSW](/images/smfarbenergostyle1/dsw.gif)
orange, RAL 2004, mattDOR
![DOR](/images/smfarbenergostyle1/dor.gif)
grau, RAL 7035, mattDGR
![DGR](/images/smfarbenergostyle1/dgr.gif)
gelb, RAL 1021, mattDGB
![DGB](/images/smfarbenergostyle1/dgb.gif)
blau, RAL 5024, mattDBL
![DBL](/images/smfarbenergostyle1/dbl.gif)
rot, RAL 3000, mattDRT
![DRT](/images/smfarbenergostyle1/drt.gif)
grün, RAL 6017, mattDGN
![DGN](/images/smfarbenergostyle1/dgn.gif)
RoHS
Hinweis
Sterngriffe GN 5337.1 mit vorstehender Buchse weisen folgende Vorteile auf:
Die Auflagefläche steht genau senkrecht zur Bohrung und ist mit vollem Durchmesser aus Stahl. Die herausragende Stahlbuchse erlaubt eine einwandfreie Querstiftverbindung.
Bestellbeispiel |
| ||||||||
GN 5337.1-32-M5-E-DSW |
