für Montage an dünnwandige Teile, ohne Rastsperre

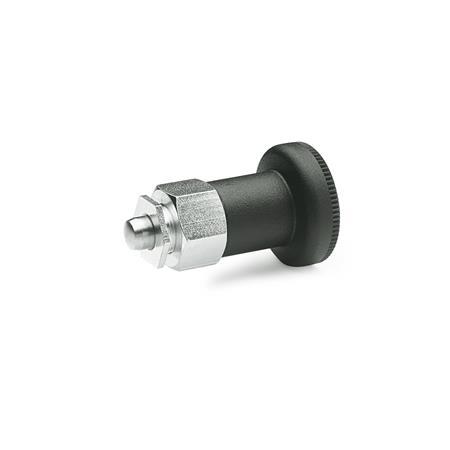

GN 607.2 Rastbolzen
| d1 Stift -0,02/-0,05 Bohrung H7 | l1 | d2 | d3 | e | l2 | l3 | l4 Rast- weg | s Klemm- länge | sw1 | sw2 | Federdruck in N≈ Anfang | Ende | Axiale Belastbar- keit in N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 8,5 | 25 | 10 | 19,5 | 34 | 10 | 6 | 1 ... 3 | 17 | 14 | 10 | 24 | 400 |
| 6 | 10,5 | 25 | 10 | 19,5 | 34 | 10 | 6 | 3 ... 5 | 17 | 14 | 10 | 24 | 400 |
| 8 | 10 | 31 | 12 | 22 | 40 | 12 | 7,5 | 1 ... 5 | 19 | 16 | 13 | 23 | 500 |
| 8 | 12 | 31 | 12 | 22 | 40 | 12 | 7,5 | 3 ... 5 | 19 | 16 | 13 | 23 | 500 |
Filterkombination ergibt keine Treffer.
Ausführung
Führung StahlST
verzinkt, blau passiviert
Raststift
Edelstahl
Knopf
Kunststoff (Polyamid PA)
RoHS
verzinkt, blau passiviert
Raststift
Edelstahl
- nichtrostend, 1.4305
- chemisch vernickelt
Knopf
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
RoHS
Zubehör
Doppel-RingschlüsselGN 607.9-SW14-SW16
als Montagehilfe
Hinweis
Rastbolzen GN 607.2 ermöglichen eine einfache Montage bei kleinen Wandstärken.
Dabei ist zu beachten, dass je nach Klemmlänge “s” und Bolzenlänge “l1”, bzw. Lage der Sechskantschraube der Bolzen beim Betätigen nicht immer voll “eingezogen” wird, also noch vorstehen kann.
Konstruktionsbedingt ist die Positionierungsgenauigkeit des Rastbolzens geringer als bei GN 607.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 607.2-6-10,5-ST |
