mit Rastsperre

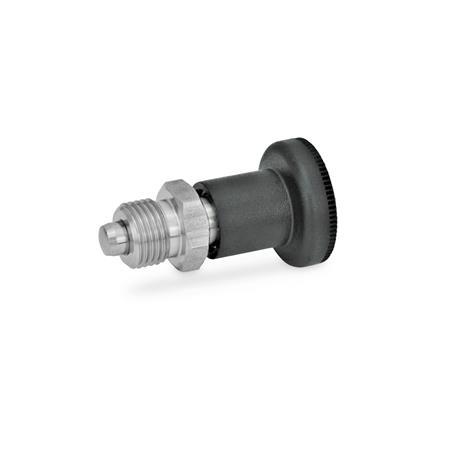

GN 607.1 Edelstahl-Rastbolzen, Knopf Kunststoff, schwarz
Form
| A | ohne Kontermutter |
| AK | mit Kontermutter |

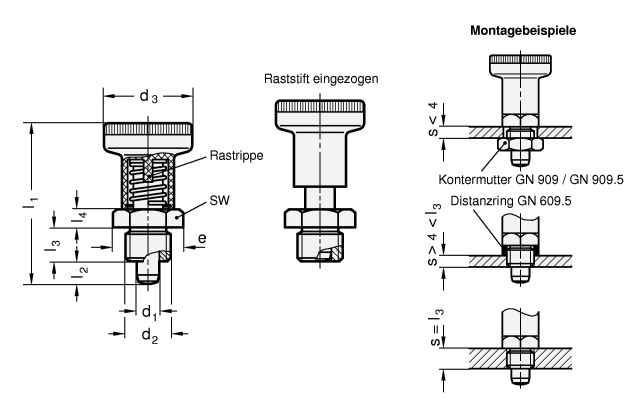

| d1 Bolzen -0,02/-0,05 Bohrung H7 | d2 | d3 | e ≈ | l1 | l2 ±0,5 | l3 -0,15 | l4 | sw | Federdruck in N ≈ Anfang | Ende | Axiale Belastbar- keit in N |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | M 12 x 1,5 | 25 | 19,6 | 45 | 6 | 10 | 5 | 17 | 9 | 25 | 400 |
| 8 | M 16 x 1,5 | 31 | 21,9 | 54 | 8 | 12 | 6 | 19 | 13 | 26 | 500 |
Filterkombination ergibt keine Treffer.
Ausführung
EdelstahlNI
Knopf
Kunststoff (Polyamid PA)
RoHS
- nichtrostend, 1.4305
- Raststift chemisch vernickelt
Knopf
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
RoHS
Hinweis
Edelstahl-Rastbolzen mit Rastsperre GN 607.1 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Die Rastbolzen GN 607.1 zeichnen sich durch eine kleine Bauhöhe aus. Die extrem niedrigen Edelstahl-Kontermuttern GN 909.5 erweitern die Anbaumöglichkeiten. Die Sperre ist in den Knopf integriert, dadurch ist immer eine einwandfreie Funktion gewährleistet.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 607.1-8-A-NI |
