mit Klick-Rastsperre, Entsperren über Druckknopf

GN 414.1 Rastbolzen

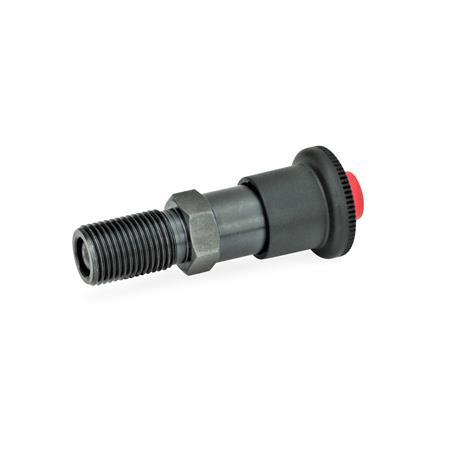

Rastbolzen GN 414.1 thumbnail Zoom

mit Klick-Rastsperre, Entsperren über Druckknopf

GN 414.1 Rastbolzen

Rastbolzen GN 414.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Rastbolzen GN 414.1 Skizze


Form

Aohne Kontermutter
AKmit Kontermutter
d1
Stift -0,02/-0,04
Bohrung H7
l1
min.
d2d3el2 ≈l3l4swFederdruck in N ≈
Anfang

Ende
66M 12 x 1,53021,953,5226196,519
69M 12 x 1,53021,953,522619625
88M 16 x 1,53021,959,5268198,526
812M 16 x 1,53021,959,5268198,528
1012M 16 x 1,53021,959,5268199,538
Filterkombination ergibt keine Treffer.

Ausführung

Stahl
  • brüniert
  • Raststift gehärtet

Knopf
Kunststoff Thermoplast (Polyamid PA)
  • schwarzgrau, RAL 7021, matt
  • temperaturbeständig bis 80 °C
  • nicht demontierbar

Druckknopf
Kunststoff (Polyacetal POM)
rot, RAL 3000, matt

RoHS

Hinweis

Rastbolzen GN 414.1 mit Klick-Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf beim Einziehen des Stiftes auf seine Endposition durch ein deutlich hörbares „Klick“ eingerastet.

Nur durch axiales Drücken des roten Druckknopfs, kann die Rastsperre aufgehoben werden, so dass der Raststift per Federkraft wieder in seine Ausgangsposition zurück fährt.

Bestellbeispiel
1d1
2l1
3Form
GN 414.1-6-9-AK

RoHS-konform: Info -
Gewicht: Info -
