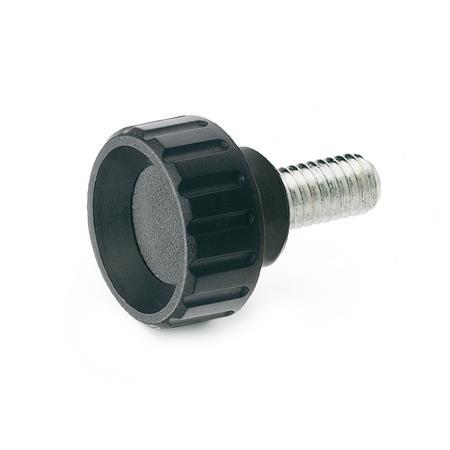

GN 591 Rändelschrauben, Gewindestift Stahl, verzinkt
ELESA original design BT.p
| d1 | d2 | Länge l | d3 | h | k | ||||
|---|---|---|---|---|---|---|---|---|---|
| 12 | M 4 | 10 | 16 | - | - | - | 9,5 | 11,5 | 7,5 |
| 12 | M 5 | 10 | 16 | - | - | - | 9,5 | 11,5 | 7,5 |
| 16 | M 4 | 10 | 16 | 20 | 30 | - | 11 | 13 | 8 |
| 16 | M 5 | 10 | 16 | - | - | - | 11 | 13 | 8 |
| 20 | M 5 | 10 | 16 | 20 | 25 | - | 12 | 16 | 10 |
| 20 | M 6 | 10 | 16 | 25 | 40 | - | 12 | 16 | 10 |
| 25 | M 6 | 10 | - | - | - | - | 11,5 | 16 | 8 |
| 25 | M 6 | 16 | 20 | 25 | 30 | 50 | 16 | 19 | 11 |
| 25 | M 8 | 16 | 25 | - | - | - | 16 | 19 | 11 |
| 32 | M 8 | 16 | 20 | 25 | 30 | 40 | 17 | 22 | 13 |
| 32 | M 10 | 20 | 25 | 30 | 40 | - | 17 | 22 | 13 |
| 40 | M 10 | 30 | - | - | - | - | 19 | 27 | 14 |
| 50 | M 10 | 30 | - | - | - | - | 22 | 28,5 | 15 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
Gewindestift
Stahl
verzinkt, blau passiviert
RoHS
Thermoplast (Polyamid PA)
- verstärkt
- temperaturbeständig bis 130 °C
- schwarz, matt
Gewindestift
Stahl
verzinkt, blau passiviert
RoHS
Hinweis
| Bestellbeispiel |
| ||||||
GN 591-25-M8-25 |
