für Klemmhalter

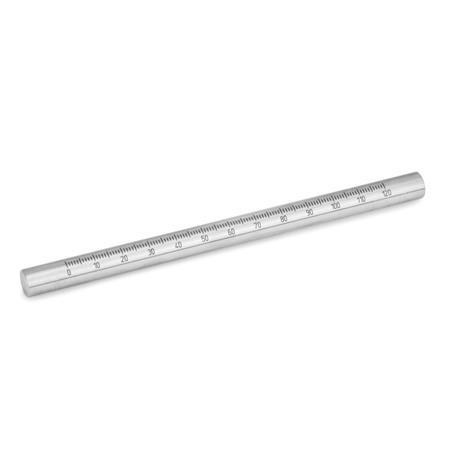

GN 480.1 Haltestangen / Halterohre
Form
| LS | mit Längsskala (mm-Teilung) |
| OS | ohne Skala |
| d1 Durchmesser | Länge l | k | d2 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| D 8 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 15 | - |
| D 10 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 15 | - |
| D 12 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 15 | 9 |
| D 15 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 20 | 12 |
| D 16 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 20 | 13 |
| D 20 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 25 | 16 |
Filterkombination ergibt keine Treffer.
Ausführung
Haltestangen / -rohre, rund
EdelstahlNI 1.4301
geschliffen
Längsskala eingraviert
in Laserpräzision
RoHS
EdelstahlNI 1.4301
geschliffen
Längsskala eingraviert
in Laserpräzision
RoHS
Auf Anfrage
Sonderskalen
Hinweis
Die Außenmaße der Haltestangen / Halterohre GN 480.1 sind auf die Verwendung mit Klemmhaltern abgestimmt.
Halterohre können zusätzlich als Kabeldurchführung verwendet werden.
| Bestellbeispiel |
| ||||||||
GN 480.1-D10-150-NI-LS |
