mit Bund

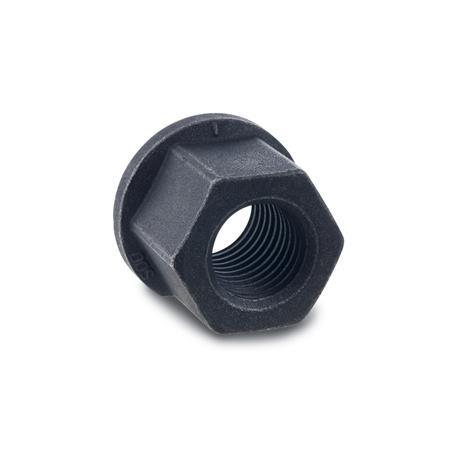

DIN 6331 Sechskantmuttern, Stahl, brüniert
| d1 | d2 | a | e min. | m | sw |
|---|---|---|---|---|---|
| M 6 | 14 | 3 | 11,5 | 9 | 10 |
| M 8 | 18 | 3,5 | 14,4 | 12 | 13 |
| M 10 | 22 | 4 | 17,8 | 15 | 16 |
| M 12 | 25 | 4 | 20 | 18 | 18 |
| M 14 | 28 | 4 | 24,6 | 21 | 22 |
| M 16 | 31 | 5 | 26,8 | 24 | 24 |
| M 20 | 37 | 6 | 33,5 | 30 | 30 |
| M 24 | 45 | 6 | 40 | 36 | 36 |
| M 30 | 58 | 8 | 51,3 | 45 | 46 |
| M 36 | 68 | 10 | 61,3 | 54 | 55 |
Filterkombination ergibt keine Treffer.
Ausführung
Auf Anfrage
Größe M10 mit Schlüsselweite 17
Hinweis
Sechskantmuttern DIN 6331 werden für Verbindungen verwendet, die häufig angezogen und gelöst werden (m = 1,5 x d1).
Der Bund der Mutter gestattet es, auf Unterlagscheiben zu verzichten.
Das amtliche Normblatt sieht die Größen M27, M42, und M48 vor, jedoch fehlt die Größe M14.
| Bestellbeispiel |
| ||
DIN 6331-M16 |
