mit Klemmnabe

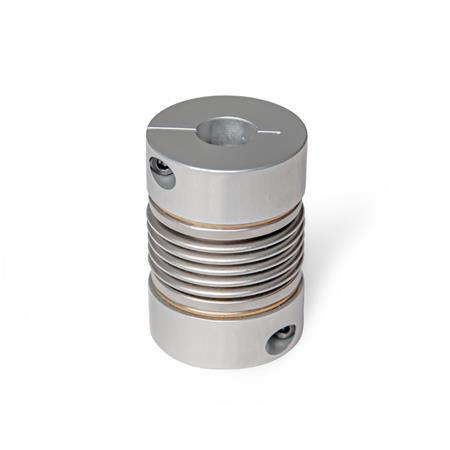

GN 2244 Metallbalgkupplungen
Bohrungskennzeichnung
B | ohne Passfedernut |
d1 | d2 - d3 H8 empfohlene Wellentoleranz h7 | |||||
---|---|---|---|---|---|---|
19 | 5-5 | 5-6 | 5-8 | 6-6 | 6-8 | 8-8 |
27 | 6-6 | 6-8 | 6-10 | 8-8 | 8-10 | 10-10 |
32 | 10-10 | 10-12 | 10-14 | 12-12 | 12-14 | 14-14 |
40 | 12-12 | 12-15 | 12-19 | 15-15 | 15-19 | 19-19 |
Filterkombination ergibt keine Treffer.
d1 | d4 | l1 | l2 empfohlene Welleneinstecktiefe | l3 | l4 | Anzugsdrehmoment der Schraube in Nm ≈ |
---|---|---|---|---|---|---|
19 | M 2 | 30 | 10,5 | 3 | 6,8 | 0,5 |
27 | M 2,5 | 35 | 12,5 | 3,5 | 10,3 | 0,9 |
32 | M 3 | 46 | 15,5 | 4,3 | 12 | 1,5 |
40 | M 4 | 51 | 16 | 5 | 15 | 3,5 |
Filterkombination ergibt keine Treffer.
Ausführung
Nabe
AluminiumAL
eloxiert, naturfarben
Balg
EdelstahlNI
nichtrostend, 1.4301
Zylinderschrauben DIN 912
Stahl, brüniert
Bördelring
Messing
temperaturbeständig bis 120 °C
RoHS
AluminiumAL
eloxiert, naturfarben
Balg
EdelstahlNI
nichtrostend, 1.4301
Zylinderschrauben DIN 912
Stahl, brüniert
Bördelring
Messing
temperaturbeständig bis 120 °C
RoHS
Auf Anfrage
Bohrung mit Passfedernut
Hinweis
Metallbalgkupplungen GN 2244 übertragen Winkelpositionen und Drehmomente spielfrei und äußerst präzise. Der Metallbalg gleicht dabei Wellenversätze und Lauftoleranzen zuverlässig aus. Durch die Klemmnaben sind Metallbalgkupplungen sehr montagefreundlich.
Sie werden vorzugsweise dann eingesetzt, wenn eine präzise Positions- und Bewegungsübertragung notwendig ist, z. B. in der Servoantriebstechnik an Werkzeugmaschinen und bei Industrierobotern.
siehe auch...
Bestellbeispiel |
| ||||||||||||
GN 2244-40-B12B12-19-AL-NI |
