mit Messing / Kunststoff-Druckzapfen

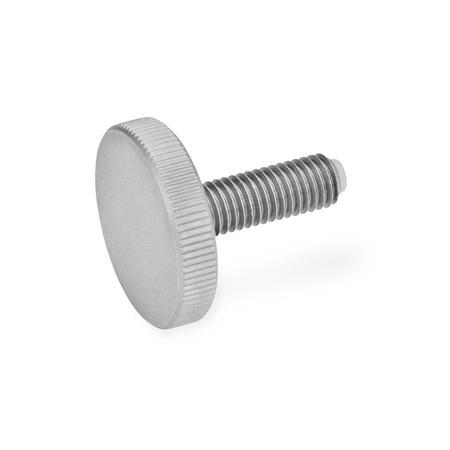

GN 653.10 Edelstahl-Rändelschrauben

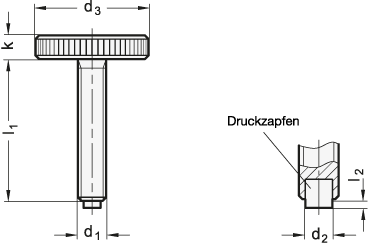

| d1 | l1 -1 | l2 MS-Zapfen | KU-Zapfen | d2 MS-Zapfen | KU-Zapfen | d3 | k | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M 5 | 12 | 16 | 20 | 25 | - | 0,5 | 1 | 3 | 3 | 20 | 4 |
| M 6 | 12 | 16 | 20 | 25 | 30 | 1 | 1,3 | 4 | 3,5 | 24 | 5 |
| M 8 | 16 | 20 | 25 | 30 | 40 | 1,5 | 1,6 | 6 | 5 | 30 | 6 |
Filterkombination ergibt keine Treffer.
Ausführung
EdelstahlNI
Druckzapfen
RoHS
- nichtrostend, 1.4305
- Kopffläche feingedreht
- matt gestrahlt
Druckzapfen
- MessingMS
- Kunststoff (Polyacetal POM)KU
RoHS
Hinweis
Edelstahl-Rändelschrauben GN 653.10 mit Druckzapfen aus Messing oder Kunststoff werden eingesetzt, wenn Druckstellen oder Beschädigungen vermieden werden sollten.
Die Kopfabmessungen entsprechen Rändelschrauben DIN 653.
| Bestellbeispiel |
| ||||||||
GN 653.10-M6-25-NI-KU |
