für Zugspannung

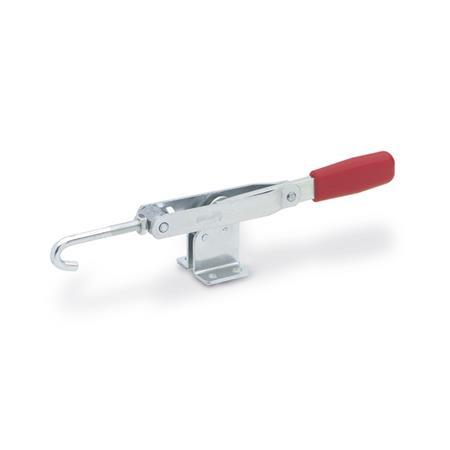

GN 850 Verschlussspanner, Stahl, verzinkt
Form
| T | mit Zugachse |
| TF | mit Zughaken |
| Größe | FH in N Haltekraft | a1 | a2 | b1 | b2 | b3 | d1 | d2 | d3 | h1 ≈ | h2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 2000 | 37 | 29 | 35 | 45 | 18 | 10 | 8 | 6,5 | 49 | 16 |
| 300 | 3000 | 35 | 25 | 48 | 60 | 21 | 10 | 10 | 8,5 | 49 | 18 |
| 400 | 4000 | 43 | 30 | 54 | 84 | 26 | 14 | 12 | 10,5 | 60,5 | 25 |
Filterkombination ergibt keine Treffer.
| Größe | l1 ≈ | l2 ≈ | l3 ≈ | m1 | m2 | m3 | r1 ≈ | r2 | s | w1 Hub | w2 ≈ Verstell- weg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 202 | 51 | 93 | 32 | 8 | 19 | 102 | 5 | 3 | 100 | 20 |
| 300 | 225 | 51 | 98 | 45 | 8 | 32 | 105 | 6 | 3 | 104 | 20 |
| 400 | 278 | 58 | 117,5 | 60 | 12,5 | 28,5 | 138 | 7 | 5 | 160 | 20 |
Filterkombination ergibt keine Treffer.
Ausführung
Stahl
Einsatzstahl C 10
verzinkt, blau passiviert
Zughaken
Stahl St 37
verzinkt, blau passiviert
alle beweglichen Teile mit
Spezialfett geschmiert
solide geformter Kunststoffgriff
rot, ölbeständig
RoHS
Einsatzstahl C 10
verzinkt, blau passiviert
Zughaken
Stahl St 37
verzinkt, blau passiviert
alle beweglichen Teile mit
Spezialfett geschmiert
solide geformter Kunststoffgriff
rot, ölbeständig
RoHS
Hinweis
Der Zughaken der Verschlussspanner GN 850 kann innerhalb des Hubweges justiert werden.
siehe auch...
| Bestellbeispiel |
| ||||
GN 850-300-TF |
