Aluminium, Umlegmechanik Stahl

GN 472.3 Umleggriff-Handkurbeln, Kunststoff beschichtet

Umleggriff Handkurbeln Kunststoff beschichtet GN 472.3 thumbnail Zoom

Aluminium, Umlegmechanik Stahl

GN 472.3 Umleggriff-Handkurbeln, Kunststoff beschichtet

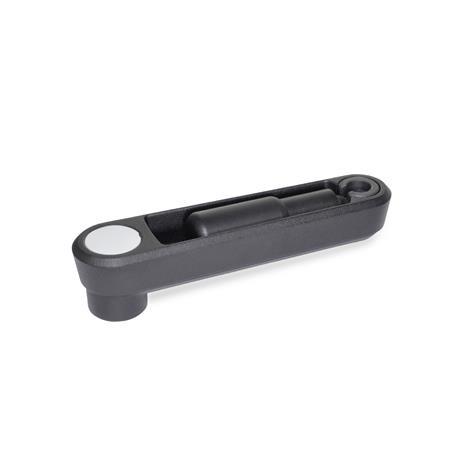

Umleggriff Handkurbeln Kunststoff beschichtet GN 472.3
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Umleggriff Handkurbeln Kunststoff beschichtet GN 472.3 Skizze

Länge ld1 H7
Bohrung
H11
Vierkant
d2d3h1h2 ≈h3h4h5 ≈Ø
Umleggriff
80B 10V 10233019,5425,54,34316
100B 12V 1226,73523,55,529,54,257,518
125B 14V 14283730,510,536,54,276,524
Filterkombination ergibt keine Treffer.

Ausführung

Kurbelkörper
Aluminium
  • kunststoffbeschichtet
    schwarz, RAL 9005, strukturmattSWSW
    silber, RAL 9006, strukturmattSRSR
  • Planseite der Nabe bearbeitet

Deckel
Kunststoff
hellgrau

Umleggriffe GN 798.3
  • Kunststoff, Thermoplast
    schwarz, matt
  • Umlegmechanik
    Stahl, brüniert

RoHS

Hinweis

Bei Umleggriff-Handkurbeln GN 472.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.

Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.

Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.

Bestellbeispiel
1Länge l
2s (d1)
3Farbe
GN 472.3-100-V12-SR

RoHS-konform: Info -
Gewicht: Info -
