mit Rutschsicherung
GN 508.2 Muttern für T-Nuten, Stahl, verzinkt / brüniert

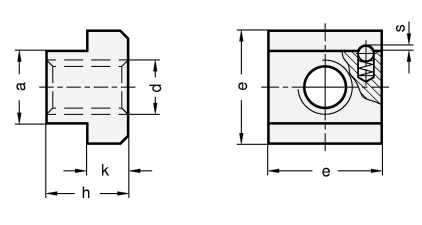

| a -0,3/-0,5 | d | e | h | k | s | für T-Nuten DIN 650 |
|---|---|---|---|---|---|---|
| 10 | M 8 | 15 | 12 | 6 | 0,65 | 10 |
| 12 | M 10 | 18 | 14 | 7 | 0,65 | 12 |
| 14 | M 12 | 22 | 16 | 8 | 1 | 14 |
| 18 | M 16 | 28 | 20 | 10 | 1 | 18 |
| 22 | M 20 | 35 | 28 | 14 | 1,6 | 22 |
Filterkombination ergibt keine Treffer.
Ausführung
Vergütungsstahl
RoHS
- Festigkeitsklasse verzinkt, blau passiviert8
verzinkt, blau passiviert - Festigkeitsklasse 10
brüniert
RoHS
Hinweis
Mutter für T-Nuten GN 508.2 haben dieselben Abmessungen wie DIN 508.
Sie sind jedoch mit einem seitlichen Federelement (Kugel / Druckfeder) versehen. Dadurch wird ein unabsichtliches Verschieben der Mutter in der Nute verhindert, was insbesondere bei senkrechter Anordnung von großem Vorteil ist.
| Bestellbeispiel |
| ||||||
GN 508.2-22-M20-10 |
