Aluminium

GN 278.1 Laschen-Verfahrschlitten

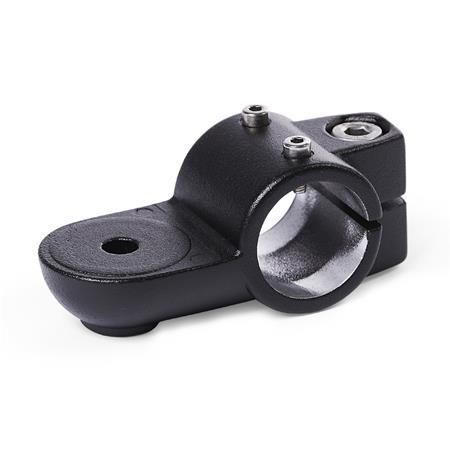

Laschen Verfahrschlitten GN 278.1 thumbnail Zoom

Aluminium

GN 278.1 Laschen-Verfahrschlitten

Laschen Verfahrschlitten GN 278.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Laschen Verfahrschlitten GN 278.1 Skizze


Kennziffer

2mit Edelstahl-Zylinderschraube DIN 912

Form

OZohne Zentrieransatz (glatt)
MZmit Zentrieransatz
AVmit Außenverzahnung
IVmit Innenverzahnung
d1
Bohrung
ohne Gleit-
buchse


mit
Gleiteinsatz
b
Laschen-
breite
d2d3
Befestigungs-
schraube
am Mitnehmer
k
Klemm-
länge
l1l2mstz
Schraub-
stelle
Zubehör
empf. Klemmhebel
GN 911 für
z
l3
B 30G 30408,5M 4409540431320M8-2563 | 78
B 40G 406510,5M 56514865701732,5M10-5092
B 50G 506510,5M 66514865701732,5M10-5078 | 92
Filterkombination ergibt keine Treffer.

Ausführung

Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW

Gleiteinsatz
Kunststoff (PTFE)

Zylinderschraube DIN 912
Edelstahl, nichtrostend 1.4301

Sechskantmutter DIN 985
Edelstahl, nichtrostend 1.4301
selbstsichernd durch Polyamidring
RoHS

Zubehör

Verstellbare Klemmhebel GN 911

Hinweis

Laschen-Verfahrschlitten GN 278.1 basieren auf Laschen-Klemmverbinder. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichung „G“ sind mit Gleiteinsätzen ausgestattet.

Über die Schraubstelle z kann das Laufspiel der Führungsbohrung d1 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden.

Wenn die Klemmung schnell und werkzeuglos erfolgen soll, kann die Zylinderschraube durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.

Bestellbeispiel
1x10 (x11)
2Form
3Kennziffer
4Oberfläche
GN 278.1-G50-OZ-2-SW

RoHS-konform: Info -
Gewicht: Info -
