Zink-Druckguss, Buchse Stahl

GN 101 Verstellbare Klemmhebel

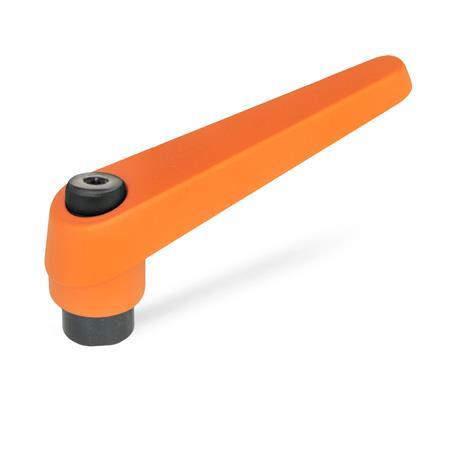

Verstellbare Klemmhebel GN 101 thumbnail Zoom

Zink-Druckguss, Buchse Stahl

GN 101 Verstellbare Klemmhebel

Verstellbare Klemmhebel GN 101
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

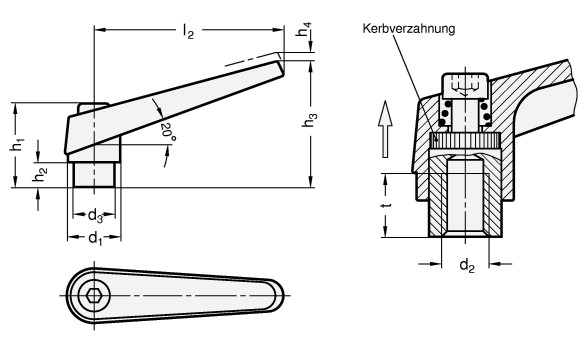

Zoom Verstellbare Klemmhebel GN 101 Skizze

d1d2d3h1h2h3h4
Rastweg
l2t
min.
14M 5M 610254,5353,5459
18M 6M 813,5316,54546211
22M 8M 10163685247414
25M 10M 121943116348917
30M 12M 162350,51276510822
Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Zink-Druckguss

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW
orange, RAL 2004, strukturmattOSOS

Gewindebuchse und Halteschraube
Stahl, brüniert
RoHS

Auf Anfrage

mit Edelstahl-Gewindebuchse GN 101.1

Hinweis

Verstellbare Klemmhebel GN 101 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

Bestellbeispiel
1d1
2d2
3Farbe
GN 101-25-M12-OS

RoHS-konform: Info -
Gewicht: Info -
