GN 316 Ratschenspanner

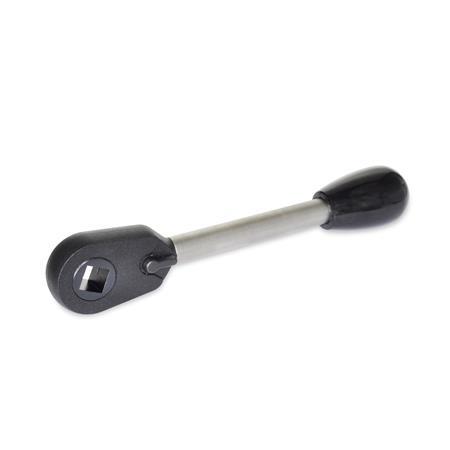

Ratschenspanner GN 316 thumbnail Zoom

GN 316 Ratschenspanner

Ratschenspanner GN 316
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Ratschenspanner GN 316 Skizze

d1
Ø
Einsatz
d2
Gewinde
d3H7
Bohrung
mit Nut K
s1
Vierkant V
s2
Sechskant
SK
bd4d5hlmax. zul.
Drehmoment
in Nm
12M 8---V 8--229201111840
17M 10M 12K 10K 12V 10-SK 12*3011261415670
22M 14*M 16K 14K 16V 12V 14SK 14*39,5143317187130
26M 20-K 18-V 17-SK 17*46173322219180
Filterkombination ergibt keine Treffer.
* i. d. R. nicht auf Lager, erfordert Mindestbestellmenge

Ausführung

Gehäuse
Stahl
kunststoffbeschichtet
schwarz, strukturmatt

Schaft
Edelstahl
  • nichtrostend, 1.4305
  • matt gestrahlt

Verschleißteile
Stahl, gehärtet

Schaltknöpfe GN 719.1
Kunststoff, Duroplast
schwarz, glänzend
RoHS

Auf Anfrage

Andere Einsätze

Hinweis

Ratschenspanner GN 316 sind stabil, lassen sich einfach handhaben und zeichnen sich durch ein ansprechendes Design aus.

Im Regelfall werden die Ratschenspanner überall dort verwendet, wo immer derselbe Ratscheneinsatz benötigt wird oder der Verbleib am Einsatzort bzw. der „stationäre“ Anbau an Anlagen und Maschinen sinnvoll ist. Die Ratscheneinsätze sind in unterschiedlichen Varianten erhältlich und können bei Bedarf durch Lösen der Halteschraube sowie abnehmen des Deckbleches ausgetauscht werden.

In der Sperrstellung des Schaltnockens (mittige Position) ist die Ratschenfunktion ausgeschaltet, es kann in beiden Drehrichtungen ein Drehmoment übertragen werden.

Bestellbeispiel
1d1
2s1 (s2, d2, d3)
GN 316-26-V17

RoHS-konform: Info -
Gewicht: Info -
