nachschmierbar und wartungsfrei

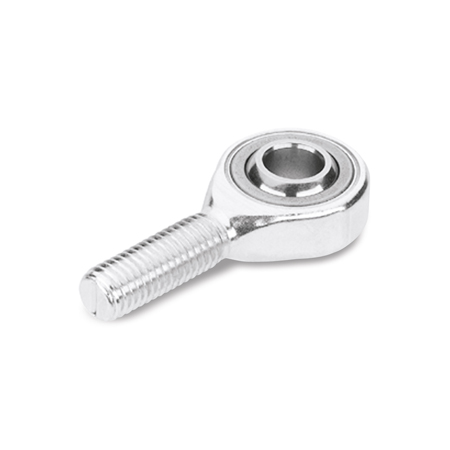

DIN 648.45 UNIBAL-Edelstahl-Gelenkköpfe mit Aussengewinde
Form
SM | Gelenkkopf mit Aussengewinde, nachschmierbar |
SME | Gelenkkopf mit Aussengewinde, wartungsfrei |
d1H7 | d2 6H | Links- gewinde | b1 0/-0,05 | b2 ±0,2 | d3 | d4 | l1 | l2 | l3 | w Kipp- winkel |
---|---|---|---|---|---|---|---|---|---|---|
3 | M 3 | - | 6 | 45 | 52 | 12 | 21 | 33 | 15 | 15 |
4 | M 4 | - | 7 | 525 | 65 | 14 | 24 | 37 | 18 | 14 |
5 | M 5 | M 5L | 8 | 6 | 77 | 16 | 27 | 41 | 20 | 13 |
6 | M 6 | M 6L | 9 | 675 | 9 | 18 | 30 | 45 | 22 | 13 |
8 | M 8 | M 8L | 12 | 9 | 104 | 22 | 36 | 53 | 25 | 14 |
10 | M 10 | M 10L | 14 | 105 | 129 | 26 | 43 | 61 | 29 | 13 |
12 | M 12 | M 12L | 16 | 12 | 154 | 30 | 50 | 69 | 33 | 13 |
14 | M 14 | M 14L | 19 | 135 | 168 | 34 | 57 | 77 | 36 | 16 |
16 | M 16 | M 16L | 21 | 15 | 194 | 38 | 64 | 85 | 40 | 15 |
18 | M 18 x 1.5 | M 18 x 1.5L | 23 | 165 | 219 | 42 | 71 | 93 | 44 | 15 |
20 | M 20 x 1.5 | M 20 x 1.5L | 25 | 18 | 244 | 46 | 77 | 101 | 47 | 15 |
22 | M 22 x 1.5 | M 22 x 1.5L | 28 | 20 | 258 | 50 | 84 | 109 | 51 | 15 |
25 | M 24 x 2 | M 24 x 2L | 31 | 22 | 296 | 56 | 94 | 122 | 57 | 15 |
30 | M 30 x 2 | M 30 x 2L | 37 | 25 | 348 | 66 | 110 | 143 | 66 | 17 |
Filterkombination ergibt keine Treffer.
Ausführung
Form SM
Form SME
Ausführung komplett rostfrei
RoHS
- Gehäuse
Edelstahl 1.4305 bzw. 1.4301 - Innenring
Edelstahl 1.4034, gehärtet - Lagerschale
Bronze
Form SME
Ausführung komplett rostfrei
- Gehäuse
Edelstahl 1.4305 bzw. 1.4301 - Innenring
Edelstahl 1.4034, gehärtet - Lagerschale
Edelstahl 1.4305
mit selbstschmierendem Uniflon-Gewebe (PTFE)
RoHS
Hinweis
Die nach DIN ISO 12240-4 (frühere Norm DIN 648-K), Massreihe K gefertigten UNIBAL-Gelenkköpfe sind ideale, erstklassige Präzisions-Maschinenelemente zur Uebertragung von Hubbewegungen unter veränderlichen Winkeln.
Für die Erstauswahl des Gelenkkopfes ist unter Umständen die Kenntnis einiger technischer Kenngrössen (statische, dynamische Belastung, Schwenk-, Kippwinkel, Frequenzen etc.) erforderlich. Bei der Auswahl kontaktieren Sie bitte unsere Technik
Bestellbeispiel |
| ||||||||
HA 648.45-K-12-M12-SME |
RoHS-konform:
-
Gewicht:
-
