Stahl verzinkt, mit Befestigungslasche, Tropfenform

GN 42 Stellfüße

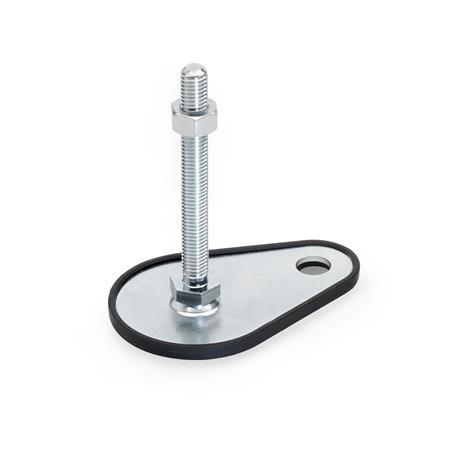

Stellfuesse GN 42 thumbnail Zoom

Stahl verzinkt, mit Befestigungslasche, Tropfenform

GN 42 Stellfüße

Stellfuesse GN 42
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Stellfuesse GN 42 Skizze


Form (Fußteller)

A0ohne Gummiauflage
A1mit Gummiauflage, aufgeklipst, schwarz
A3mit Gummiauflage, aufvulkanisiert, schwarz

Spindelvariante

Sohne Mutter, Außensechskant unten
SKmit Mutter, Außensechskant unten
Uohne Mutter, Innensechskant oben und Schlüsselfläche unten
UKmit Mutter, Innensechskant oben und Schlüsselfläche unten
XAußensechskant mit Innengewinde
d1d2l1
Ausführung
S / SK

Ausführung
U / UK
l7
Ausführung
X
d3h1h6l8mrs
50M 8405063-------25132,546045152
50M 10506080100------28132,546045152
50M 126080100125------32132,546045152
50M 16----7510012515020025037132,546045152
60M 8405063-------25132,54,56550152
60M 10506080100------28132,54,56550152
60M 126080100125------32132,54,56550152
60M 16----7510012515020025037132,54,56550152
80M 8405063-------2613358570152
80M 10506080100------2913358570152
80M 126080100125------3213358570152
80M 16----751001251502002503813358570152
80M 20----751001251502002504513358570152
80M 24----100125150200300--13358570152
Filterkombination ergibt keine Treffer.
d1d2h3h4sw1sw2sw3sw7t
50M 811-17--148
50M 1011-17--1410
50M 1211-17--1712
50M 16-17-1282216
60M 811-17--148
60M 1011-17--1410
60M 1211-17--1712
60M 16-17-1282216
80M 812-17--148
80M 1012-17--1410
80M 1212-17--1712
80M 16-18-1282216
80M 20-19-15102720
80M 24-22-1912--
Filterkombination ergibt keine Treffer.

Ausführung

Fußteller
Stahl, verzinkt, blau passiviert

Verstellspindel
Stahl, verzinkt, blau passiviert

Sechskantmutter ISO 4032
Stahl, verzinkt, blau passiviert

Gummiauflage
  • aufgeklippst
  • schwarz, TPE (Santoprene®)
    ≈ 80 Shore A

Gummiauflage
  • aufvulkanisiert
  • schwarz, NBR (Perbunan®)
    70±5 Shore A

RoHS

Hinweis

Stellfüße GN 42 lassen sich durch die vielfältigen Kombinationsmöglichkeiten der Fußteller- und Verstellspindelvarianten universell einsetzen.

Durch die Befestigungslasche lassen sich die Stellfüße mit der Aufstellfläche verschrauben, wodurch ein seitliches Verschieben verhindert wird. Die Formen mit Gummiauflage schützen zudem empfindliche Oberflächen.

Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.

siehe auch...

    Bestellbeispiel
    1d1
    2d2
    3l1 (l7)
    4Form (Fußteller)
    5Spindelvariante
    GN 42-50-M12-32-A3-X

    RoHS-konform: Info -
    Gewicht: Info -
