GN 237.3 Edelstahl-Schwerlastscharniere

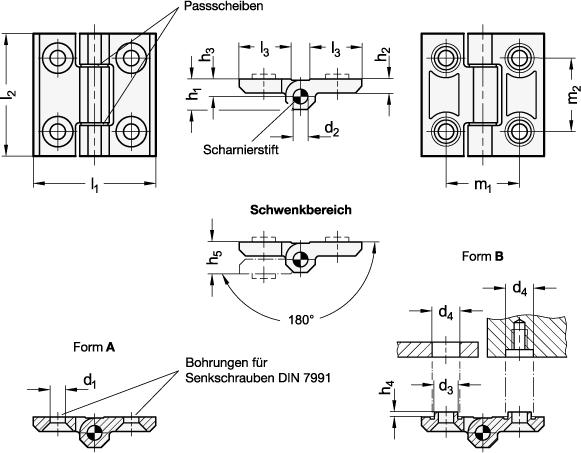

Form
| A | mit Bohrungen für Senkschrauben |
| B | mit Bohrungen für Senkschrauben und Zentrieransätzen |
| l1 | d1 | d2 | d3 | d4 +0,5 empf. Aufnahme-Ø | h1 | h2 | h3 | h4 | h5 | l3 | m1 | m2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 50 | 6,3 | 6 | 9,5 | 10 | 12,5 | 6 | 6,5 | 2 | 13 | 21 | 30 | 30 |
| 60 | 60 | 8,3 | 8 | 12,5 | 13 | 16 | 8 | 8,5 | 3 | 17 | 25,5 | 36 | 36 |
| 80 | 80 | 10,3 | 10 | 14,5 | 15 | 20 | 10 | 10,5 | 4 | 21 | 36 | 50 | 50 |
Filterkombination ergibt keine Treffer.
Ausführung
EdelstahlNI
nichtrostend, 1.4405
Scharnierstift
Edelstahl
Passscheiben
Edelstahl
RoHS
nichtrostend, 1.4405
- matt gestrahltGS
- kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
Scharnierstift
Edelstahl
- nichtrostend, 1.4542
- vergütet
- mit Spezialfett geschmiert
Passscheiben
Edelstahl
- nichtrostend, 1.4310
- vergütet
- mit Spezialfett geschmiert
RoHS
Hinweis

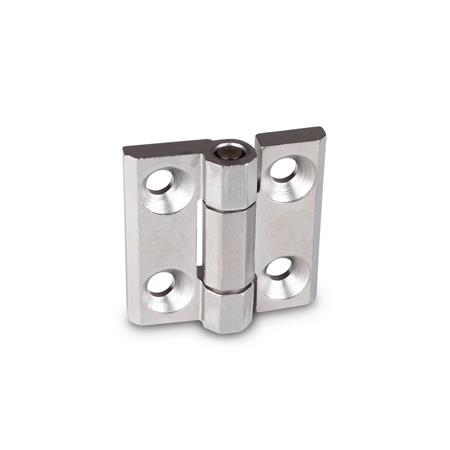

Edelstahl-Schwerlastscharniere GN 237.3 sind für den Einsatz unter erschwerten Bedingungen ausgelegt und zeichnen sich durch eine kompakte Bauform aus. Die Scharnierstifte sind formschlüssig verpresst und erlauben somit den Einsatz der Scharniere bei starken Vibrationen und Erschütterungen.
Der Werkstoff der Scharnierflügel zeichnet sich durch eine hohe Festigkeit aus und eignet sich bedingt für den Einsatz in aggressiven Umgebungen. Günstige Reibpaarungen der Scharnierkomponenten und die Schmierung reduzieren den Verschleiß auf ein Minimum.
Die Form B verfügt über Zentrieransätze, die ein seitliches Verrutschen bei hoher Last verhindern und so die Befestigungsschrauben vor unzulässigen Querkräften schützen.
siehe auch...
| Bestellbeispiel |
| ||||||||||
GN 237.3-NI-80-80-B-GS |
