mit Verliersicherung
GN 6336.13 Sterngriffschrauben
Form
| A | nur mit Ringöse |
| H | mit Halteseil |
| K | mit Kugelkette |
| d1 | d2 | Länge l | d3 | h1 | h2 | h3 | r | s | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | M 5 | 10 | 15 | 20 | 25 | 12 | 16 | 8 | 2,5 | 21,2 | 2,8 |
| 32 | M 6 | 16 | 20 | 25 | 30 | 14 | 20 | 10 | 3,5 | 22,3 | 2,8 |
| 40 | M 8 | 20 | 25 | 30 | 40 | 18 | 25 | 13 | 4 | 29,5 | 3,2 |
| 50 | M 10 | 20 | 25 | 30 | 45 | 22 | 32 | 17 | 5 | 34,6 | 3,8 |
| 63 | M 12 | 30 | 40 | 50 | - | 26 | 40 | 21 | 5,5 | 36,7 | 3,8 |
Filterkombination ergibt keine Treffer.
Ausführung
Sterngriff DIN 6336
Kunststoff
Thermoplast (Polyamid PA)
schwarz, matt
Gewindestift
Edelstahl nichtrostend
Ringöse GN 111.6
Edelstahl
nichtrostend, 1.4310
Kugelkette GN 111.5 (Form K)
Edelstahl
nichtrostend, 1.4310
Halteseil GN 111.2 (Form H)
Edelstahl
mit glasklarem Kunststoff ummantelt
RoHS
Kunststoff
Thermoplast (Polyamid PA)
schwarz, matt
Gewindestift
Edelstahl nichtrostend
- M5 ... M10: 1.4547
- M12: 1.4305
Ringöse GN 111.6
Edelstahl
nichtrostend, 1.4310
Kugelkette GN 111.5 (Form K)
Edelstahl
nichtrostend, 1.4310
Halteseil GN 111.2 (Form H)
Edelstahl
mit glasklarem Kunststoff ummantelt
RoHS
Auf Anfrage
Kugelketten / Halteseile in anderen Längen
mit Spiral-Halteseil GN 111.4
andere GN-Normen mit Verliersicherung
mit Spiral-Halteseil GN 111.4
andere GN-Normen mit Verliersicherung
Hinweis

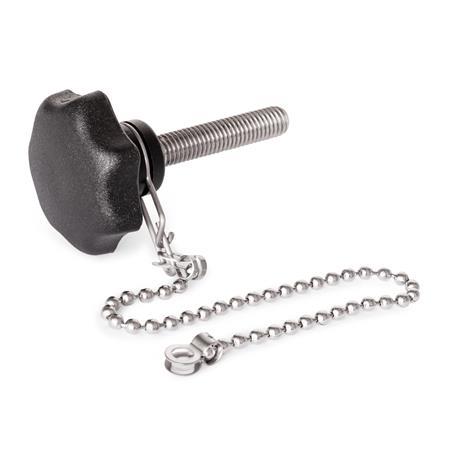

Sterngriffschrauben GN 6336.13 können über die Kugelkette bzw. das Halteseil an einem Grundkörper unverlierbar befestigt werden.
Die Sterngriffschrauben werden montiert (mit Ringöse und Kugelkette bzw. Halteseil) geliefert.
| Bestellbeispiel |
| ||||||||
GN 6336.13-50-M10-30-K |
RoHS-konform:
-
-
Gewicht:
-
-
